Комплект крепления звезд Delta со стопорными пластинами

Комплект крепления звезд Delta

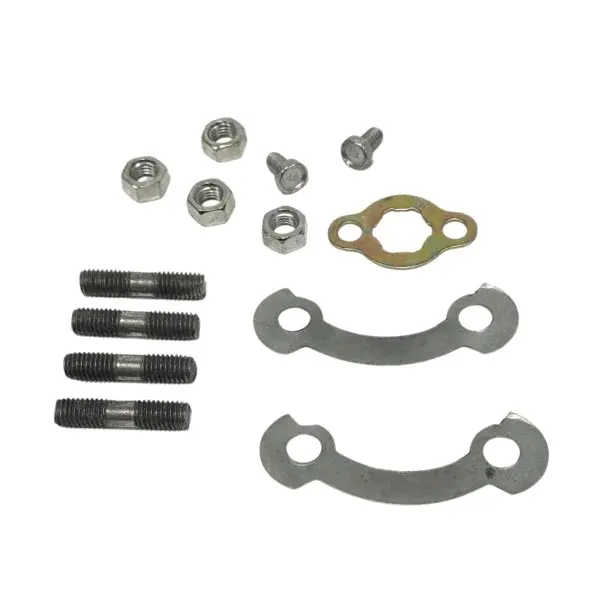

Набор предназначен для ремонта крепления ведущей и ведомой звезд на мопеде Delta. Основная часть используется на заднем колесе: четыре резьбовые шпильки устанавливаются в штатные посадочные места, гайки прижимают ведомую звезду, а две изогнутые пластины фиксируют соединения попарно. Отдельная фигурная пластина с двумя короткими болтами служит для крепления передней звезды на выходном валу двигателя. Такой состав удобен при обслуживании привода, когда старые резьбовые детали, гайки или стопоры повреждены, деформированы либо потеряны во время разборки.

Назначение и состав набора

Крепеж удерживает звезды в предусмотренном положении и помогает сохранить стабильное соединение при работе цепной передачи. Шпильки воспринимают нагрузку от ведомой звезды, гайки обеспечивают прижим, а стопорные пластины препятствуют самопроизвольному ослаблению гаек от вибраций. Фигурная пластина передней звезды устанавливается по форме посадочного участка вала и закрепляется двумя болтами. Все детали имеют свое место, поэтому при ремонте важно не смешивать их с похожим крепежом других участков мопеда.

• Для задней звезды: четыре двусторонние резьбовые шпильки и четыре шестигранные гайки.
• Для фиксации гаек: две изогнутые пластины с парой отверстий каждая.
• Для передней звезды: одна фигурная стопорная пластина и два коротких болта.
• Применение: обслуживание креплений звезд цепного привода мопеда Delta.

Две задние пластины охватывают по паре точек крепления. После правильной установки их стопорные участки удерживают гайки от проворачивания. Это особенно полезно при восстановлении соединения после снятия заднего колеса, замены ведомой звезды, демпфера или других деталей привода. Переднюю пластину можно использовать при обслуживании ведущей звезды, если ее форма и расположение отверстий совпадают со штатным исполнением конкретного мопеда.

Как проверить совместимость

Перед покупкой сравните набор с демонтированными деталями и посадочными местами на мопеде. Для заднего крепления нужно проверить диаметр и шаг резьбы, общую длину шпилек, длину резьбовых участков, количество точек крепления и расстояние между отверстиями стопорных пластин. Для передней части сравнивают форму центрального выреза, положение двух боковых отверстий и размер болтов. Название Delta объединяет технику разных выпусков и модификаций, поэтому совпадение назначения без совпадения геометрии крепления недостаточно.

• Резьба должна навинчиваться свободно, без перекоса и чрезмерного усилия.
• Шпильки не должны упираться раньше, чем звезда займет штатное положение.
• Отверстия задних пластин должны одновременно совмещаться с двумя соседними шпильками.
• Фигурный вырез передней пластины должен соответствовать посадке на валу, а боковые отверстия — резьбовым точкам крепления.

Установка и обслуживание

До сборки очистите посадочные поверхности и проверьте резьбу в сопрягаемых деталях. Поврежденная внутренняя резьба, разбитые отверстия, заметная выработка посадки звезды или деформация демпфера требуют отдельного устранения: новый крепеж не исправляет износ соседних деталей. Шпильки устанавливают без перекоса, звезду размещают на штатной посадке, затем гайки подтягивают равномерно в диагональной последовательности. Окончательную затяжку выполняют с моментом, указанным производителем мопеда.

После затяжки стопорные пластины приводят в положение, предусмотренное конструкцией, чтобы они удерживали грани гаек. Переднюю звезду фиксируют фигурной пластиной и двумя предназначенными для нее болтами. По завершении сборки проверяют положение звезд в одной плоскости, натяжение цепи, свободное вращение заднего колеса и отсутствие контакта крепежа с соседними деталями. После первых поездок соединения стоит осмотреть повторно, особенно если одновременно менялись звезда, цепь или демпфер.

Комплект подходит для планового ремонта и восстановления разобранного крепления Delta. Точное сравнение резьбы, длины шпилек и геометрии пластин поможет подобрать набор без переделки посадочных мест и правильно собрать обе точки фиксации цепного привода.
