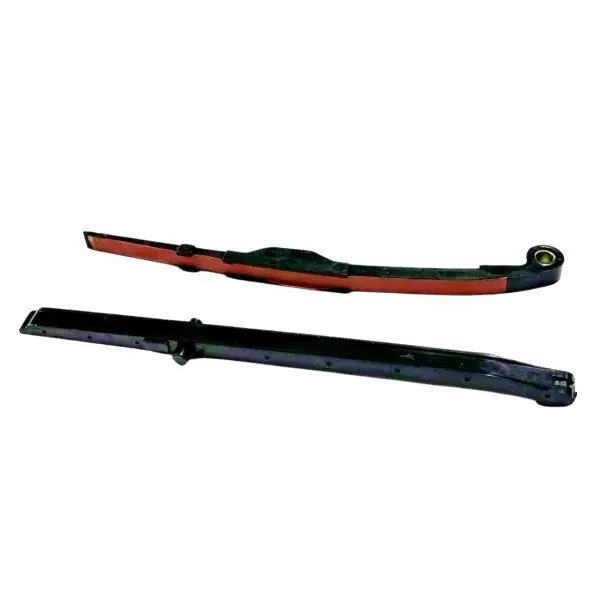

Успокоитель цепи ГРМ 4T GY6 50 BBC-2

Успокоитель цепи ГРМ 4T GY6 50 BBC-2

Успокоитель BBC-2 предназначен для цепного привода газораспределительного механизма четырёхтактного двигателя GY6 50 объёмом 50 см³. Он поддерживает правильное положение цепи на участке между звёздочками коленчатого и распределительного валов и задаёт ей предусмотренную траекторию движения внутри двигателя. Исправная направляющая уменьшает колебания цепи и её ударные контакты с соседними элементами привода.

Деталь используют при ремонте головки цилиндра, цилиндро-поршневой группы или непосредственно механизма ГРМ. Если двигатель уже разобран и открыт доступ к приводу, удобно одновременно проверить рабочую поверхность успокоителя, его форму, крепления и положение относительно цепи. Изношенную, деформированную либо повреждённую направляющую следует заменить, чтобы собрать механизм с исправными направляющими элементами.

Работа в приводе ГРМ

В двигателе GY6 цепь передаёт движение от коленчатого вала к распределительному. Успокоитель удерживает её в заданном положении и работает в составе единого узла вместе со звёздочками и натяжителем. Это отдельная направляющая деталь: она не является цепью и не выполняет функцию натяжителя. Поэтому замена успокоителя не отменяет проверки остальных компонентов привода.

При износе рабочей поверхности, повреждении точек фиксации или деформации планки цепь может двигаться менее ровно. В механизме при этом способны появляться лишние звуки, а сопряжённые компоненты могут изнашиваться быстрее. Оценивать состояние успокоителя лучше после получения доступа к ГРМ, сопоставляя внешний шум с фактическим состоянием цепи, звёздочек, натяжителя и направляющих.

Когда нужна замена

Успокоитель подходит для планового ремонта и восстановления разобранного привода ГРМ. Его устанавливают вместо штатной направляющей, если на ней обнаружен износ, повреждены крепления или изменилась форма детали. Особенно внимательно весь узел стоит осматривать во время работ с головкой цилиндра и цилиндро-поршневой группой: доступ к механизму уже открыт, поэтому состояние взаимосвязанных элементов можно оценить до окончательной сборки.

Не следует выбирать эту запчасть только по характерному шуму двигателя. Посторонний звук сам по себе не указывает однозначно на неисправность успокоителя. Правильный подход — осмотреть привод и определить, какой именно компонент требует замены.

Подбор детали

Основное применение — четырёхтактные двигатели семейства GY6 50. Однако одного совпадения типа двигателя недостаточно: разные модификации скутера и силового агрегата могут отличаться исполнением деталей. Перед заказом сравните успокоитель со снятой направляющей по форме планки, длине, изгибам, расположению монтажных точек и конструкции концов.

Такое сравнение особенно важно, если двигатель раньше ремонтировали, меняли головку или устанавливали нештатный цилиндр. Ориентироваться только на название модели скутера не стоит, поскольку одна модель может комплектоваться разными версиями силового агрегата. Сохранившуюся старую направляющую удобно использовать как образец при подборе.

Установка

Успокоитель устанавливают при открытом доступе к цепному приводу с обязательным соблюдением меток газораспределительного механизма. При сборке убедитесь, что крепления детали заняли штатные посадочные места, цепь проходит по направляющим без перекручивания, а натяжитель установлен в рабочем положении. Все элементы должны располагаться так, как предусмотрено конструкцией конкретного двигателя.

До завершения ремонта проверьте правильность сборки ГРМ по регламенту двигателя. Успокоитель BBC-2 позволяет заменить изношенную или повреждённую штатную направляющую и восстановить предусмотренное направление движения цепи в приводе GY6 50.
