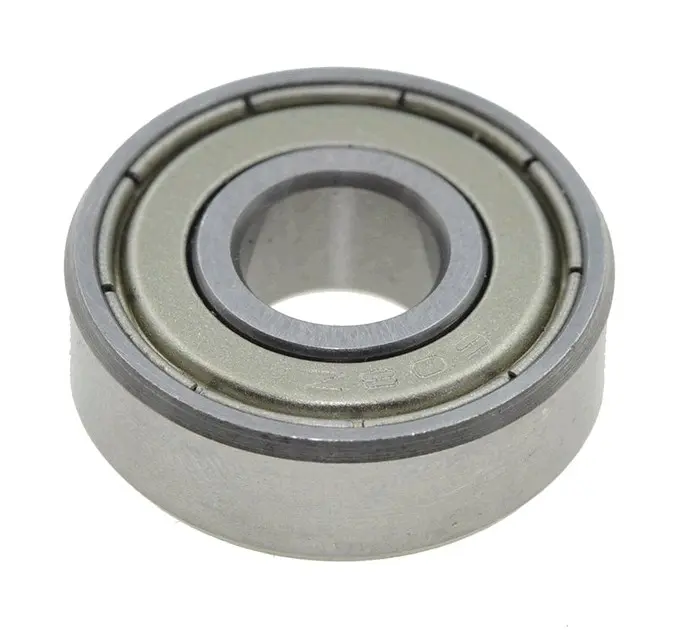

Подшипник 608 ZZ 8×22×7 мм Shunfeng BBC

Подшипник 608 ZZ 8×22×7 мм Shunfeng BBC

Однорядный радиальный шариковый подшипник предназначен для опоры вращающейся детали в механизме. Внутреннее кольцо устанавливается на вал или ось, наружное размещается в посадочном отверстии, а шарики между кольцами уменьшают трение при вращении. Подшипник выбирают для ремонта механизмов, конструкцией которых предусмотрен типоразмер 608 с двусторонними металлическими защитными шайбами.

Размер указан в принятой для подшипников последовательности: внутренний диаметр — 8 мм, наружный диаметр — 22 мм, ширина — 7 мм. Все три значения должны совпасть с посадочными местами. Отверстие 8 мм определяет соответствие валу или оси, наружный диаметр 22 мм — корпусу либо другой опоре, а ширина 7 мм — доступному пространству и положению соседних деталей. Похожий внешне подшипник с другим отверстием или шириной не является прямой заменой.

Исполнение 608 ZZ

Обозначение 608 относится к однорядному шариковому подшипнику с глубокими дорожками качения, а суффикс ZZ указывает на металлические защитные шайбы с двух сторон. Они ограничивают попадание пыли и других частиц во внутреннюю полость и помогают удерживать заложенную смазку. Защитные шайбы выполнены бесконтактными, поэтому не прижимаются к внутреннему кольцу и не создают трения, характерного для контактных уплотнений. При этом исполнение ZZ не следует считать полностью герметичным: для мест с прямым воздействием воды, абразивной грязи или иной агрессивной среды тип защиты выбирают по требованиям конкретного механизма.

Глубокая геометрия дорожек позволяет подшипникам этого класса воспринимать основную радиальную нагрузку, возникающую поперек оси вращения, а также осевую нагрузку в обоих направлениях в пределах, предусмотренных конструкцией опоры. Допустимые обороты, нагрузку, посадку, внутренний зазор и рабочую температуру определяют по документации оборудования. Эти параметры нельзя выбирать только по размеру корпуса.

Что проверить перед выбором

• Размер отверстия: вал или ось должны быть рассчитаны на внутренний диаметр 8 мм.
• Посадочный диаметр: место под наружное кольцо должно соответствовать 22 мм.
• Монтажная ширина: для подшипника и сопряженных деталей требуется пространство под ширину 7 мм.
• Тип защиты: заменяемая деталь должна допускать исполнение с двумя металлическими шайбами ZZ.
• Условия механизма: нужно сверить требования к нагрузке, оборотам, зазору и характеру посадки.

При подборе старый подшипник измеряют в трех направлениях и сопоставляют его конструкцию с новым. Проверяют также вал, корпус, дистанционные втулки и упорные поверхности: изношенная или деформированная посадка может вызвать перекос, люфт и неравномерное вращение даже после установки исправной детали. Наличие обозначения 608 без суффикса ZZ еще не подтверждает одинаковый вариант защиты.

Рекомендации по установке

Монтаж выполняют на очищенные посадочные поверхности без заусенцев, коррозии и твердых загрязнений. Усилие прикладывают к кольцу, которое устанавливается с натягом: при посадке на вал поддерживают внутреннее кольцо, при запрессовке в корпус — наружное. Если оба кольца устанавливаются одновременно, монтажная оправка должна равномерно опираться на них обоих. Передавать усилие через шарики и дорожки качения нельзя, поскольку точечная нагрузка способна повредить их поверхности. Не следует наносить прямые удары по кольцам или давить на тонкие защитные шайбы.

После сборки вращение проверяют вручную до запуска механизма. Ход должен оставаться ровным, без закусывания, заметного биения и постороннего шума. Тугой ход после запрессовки может указывать на перекос, загрязнение, чрезмерный натяг или осевое зажатие соседними деталями. Причину устраняют до эксплуатации, чтобы подшипник не работал с поврежденными дорожками или неправильным распределением нагрузки.

Поводом для замены служат ощутимый люфт, шероховатое вращение, повторяющийся шум, заедание либо повреждение защитных шайб. Подшипник Shunfeng BBC подходит для ремонта, когда механизму требуются размер 8×22×7 мм, конструкция 608 и металлическая защита ZZ с обеих сторон. Совпадение этих признаков помогает подобрать деталь по посадочным размерам без привязки к внешнему виду старой опоры.
