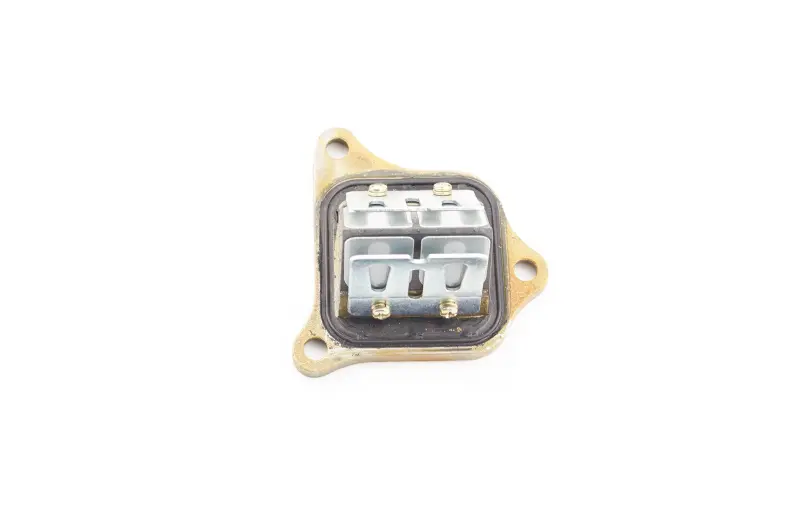

Лепестковый клапан BBC для Honda Dio AF34/35, 3 болта

Лепестковый клапан BBC для Honda Dio AF34/35

Клапан предназначен для впускной системы двухтактных скутеров Honda Dio AF34 и AF35 с трехболтовым креплением. Деталь устанавливается между впускным трактом и картером двигателя и управляет направлением движения топливовоздушной смеси. Три отверстия на треугольном фланце определяют вариант посадки, поэтому эту конструкцию выбирают по фактическому исполнению двигателя, а не только по обозначению модели скутера.

Как работает лепестковый клапан

При движении поршня вверх давление в картере снижается, лепестки открываются и пропускают подготовленную карбюратором смесь внутрь двигателя. Когда направление перепада давления меняется, лепестки закрываются и ограничивают обратный поток во впускной тракт. Такое автоматическое открытие и закрытие происходит без отдельного привода и зависит от давления по обе стороны клапана.

Плотное прилегание лепестков к корпусу помогает впуску правильно реагировать на каждый цикл двигателя. Поврежденные, деформированные или неплотно прилегающие пластины способны нарушить движение смеси. В результате могут появляться затрудненный запуск, нестабильный холостой ход, провал при открытии дросселя, обратный выброс смеси в сторону карбюратора или снижение тяги. Эти признаки требуют комплексной диагностики впуска, а состояние клапана проверяют вместе с карбюратором, патрубком и уплотнениями.

Совместимость и правильный подбор

На Honda Dio AF34/35 встречаются двигатели разных исполнений. Для модификации GBL применяется лепестковый клапан с четырьмя точками крепления, а трехболтовая версия относится к исполнению GBLK. Предлагаемая деталь рассчитана именно на схему с тремя болтами и не заменяет четырехболтовый вариант. Несовпадение крепежной схемы не позволяет правильно совместить фланец и впускное окно.

Перед заказом снимите или осмотрите установленный клапан и сопоставьте основные посадочные признаки:

• Количество креплений: на старой детали и ответной части двигателя должно быть три отверстия.
• Контур фланца: расположение выступов и крепежных точек должно совпадать без поворота или доработки.
• Форма впускного окна: центральный проход и корпус клапана должны соответствовать посадочному месту.
• Исполнение двигателя: для трехболтовой детали требуется вариант AF34E GBLK; наличие обозначения AF34 или AF35 на скутере само по себе недостаточно.

Сверка этих признаков особенно важна после замены двигателя, картера или установки деталей от другой модификации. Год и внешнее оформление скутера не исключают конструктивных различий во впуске.

Когда клапан следует заменить

Поводом для замены служат трещины, сколы, расслоение, искривление краев либо заметный зазор между лепестком и посадочной поверхностью. Также проверяют целостность корпуса, ограничителей хода пластин, крепежа лепестков и плоскости фланца. Лепестки должны свободно открываться и возвращаться в закрытое положение без заедания. Поврежденные пластины нельзя выправлять грубым инструментом: изменение их формы и упругости влияет на скорость закрытия.

Рекомендации по установке

Работу выполняют на чистом двигателе, предварительно получив доступ к впускному патрубку и клапанному блоку. После демонтажа старой детали необходимо удалить остатки загрязнений с сопрягаемых поверхностей, не допуская попадания частиц в картер. Состояние прокладок и уплотнений проверяют отдельно: неплотность в месте соединения способна вызвать подсос воздуха даже при исправном клапане.

Новый корпус устанавливают в правильной ориентации, без перекоса и принудительного совмещения отверстий. Три крепежа затягивают равномерно с усилием, предусмотренным руководством по ремонту конкретного двигателя. Чрезмерная затяжка может деформировать фланец, а неравномерная — нарушить плотность соединения. После сборки проверяют посадку впускного патрубка, отсутствие утечек и устойчивость работы двигателя на разных положениях дросселя. Такой порядок позволяет использовать клапан BBC как подходящую деталь для восстановления штатного трехболтового впуска Honda Dio AF34/35 GBLK.
