Задняя звезда трансмиссии Delta 420-41T, сталь 45, ACV

Задняя звезда трансмиссии Delta 420-41T ACV

Задняя звезда ACV предназначена для цепной передачи мопеда Delta. Она работает с цепью 420, имеет 41 зуб и передаёт усилие от цепи к заднему колесу. Исправная звезда поддерживает ровную работу трансмиссии без рывков и постороннего шума со стороны привода. Деталь подходит для планового обслуживания и замены изношенной звезды при совпадении посадочных параметров.

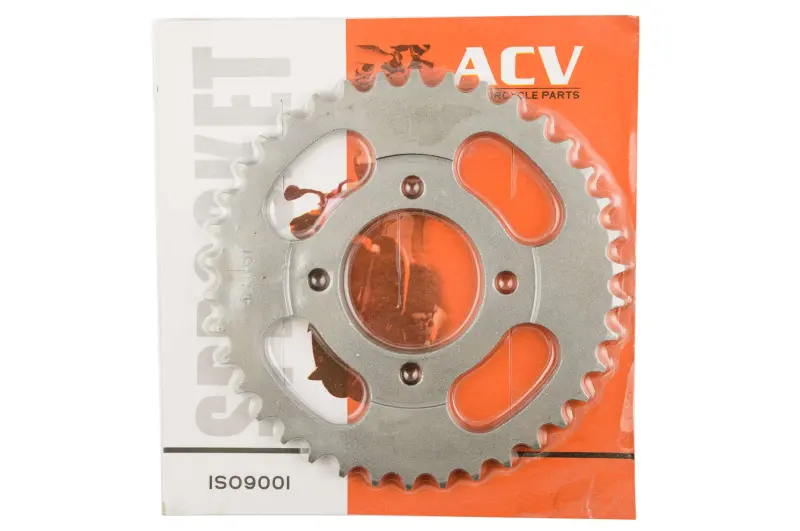

Звезда изготовлена из стали 45. В конструкции предусмотрены центральное посадочное отверстие, четыре отверстия для крепления и облегчённые окна. По окружности расположен зубчатый венец, рассчитанный на работу с цепью 420. Обозначение 420-41T содержит два основных параметра подбора: 420 указывает тип цепи, а 41T — количество зубьев. Если требуется восстановить штатную конфигурацию привода, тип цепи и число зубьев должны соответствовать параметрам заменяемой детали.

Когда требуется замена

Состояние задней звезды удобно оценивать вместе со всей цепной передачей. На износ могут указывать изменённая форма зубьев, неравномерное движение цепи, рывки при передаче тяги и заметный шум со стороны привода. Продолжать эксплуатацию изношенной звезды не стоит: её работа связана с состоянием цепи и передней звезды, поэтому неисправные компоненты могут ускорить повторный износ передачи.

Перед заменой осмотрите цепь и переднюю звезду. Если один из элементов передачи уже заметно изношен, установка только новой задней звезды не устраняет состояние остальных деталей. Совместная оценка компонентов помогает правильно определить объём обслуживания и избежать ситуации, когда новая звезда работает с изношенной цепью.

Как подобрать звезду

Сначала сопоставьте маркировку цепи 420 и количество зубьев 41T со старой звездой либо с данными мопеда. Затем проверьте центральное посадочное отверстие, расположение четырёх крепёжных отверстий, тип ступицы и положение детали относительно цепной линии. Совпадение обозначения 420-41T ещё не гарантирует одинаковую посадку: монтажные параметры у разных модификаций могут отличаться.

Для точного выбора оценивайте деталь комплексно. Тип цепи определяет соответствие зубчатого венца, число зубьев связано с заданным передаточным отношением, а посадочное и крепёжные отверстия отвечают за установку на ступицу. Также важно положение звезды в приводе: после монтажа её венец должен находиться на линии движения цепи.

Подготовка и установка

Перед монтажом очистите посадочное место и проверьте состояние ступицы, крепежа и цепи. Звезда должна устанавливаться ровно, без перекоса. Крепёж необходимо располагать во всех четырёх предусмотренных отверстиях, контролируя правильную посадку детали на ступице. После закрепления убедитесь, что звезда не смещена относительно цепной линии.

Установив цепь, проверьте её движение по всему зубчатому венцу. Цепь должна проходить ровно, без ухода в сторону и неравномерного зацепления. Натяжение выставляйте в соответствии с требованиями производителя мопеда. Завершив монтаж, ещё раз проконтролируйте крепление, положение звезды и работу передачи. Delta 420-41T ACV — практичный вариант для ремонта цепного привода, когда требуются задняя звезда на 41 зуб, цепь 420 и соответствующая конструкция крепления.
