Звезда первичного вала редуктора фрезы 195N 12Hp Z-12 DIGGER

Звезда первичного вала редуктора фрезы 195N Z-12 DIGGER

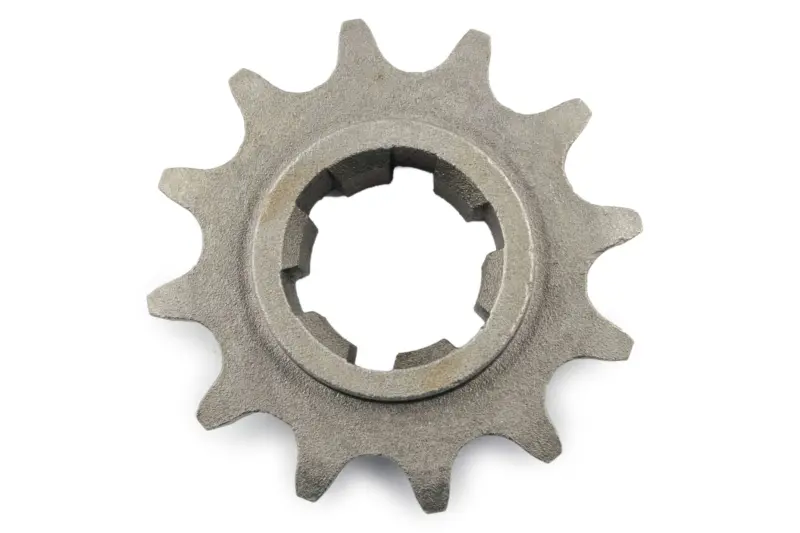

Деталь предназначена для редуктора фрезы мотоблока 195N мощностью 12 л.с. Она устанавливается на первичном валу и участвует в передаче вращения внутри привода фрезы. Исполнение Z-12 означает наличие двенадцати наружных зубьев. В центре предусмотрено профилированное посадочное отверстие, а с одной стороны сформирована выступающая ступица.

Звезда работает совместно с цепью редуктора и другими деталями привода. Ее зубья входят в зацепление со звеньями цепи, поэтому состояние профиля непосредственно влияет на равномерность движения механизма. При нормальном зацеплении цепь проходит по звезде без подклинивания и резких скачков. Изношенные или деформированные зубья нарушают эту работу, могут сопровождаться шумом, рывками и ускоренным износом сопряженных деталей.

Что учитывать при подборе

Обозначения 195N и 12Hp относятся к совместимости с конкретным исполнением мотоблока, но одного совпадения мощности двигателя недостаточно. Редукторы фрезы могут различаться по версии, валу и посадочной геометрии. Перед заказом нужно снять старую звезду и сопоставить основные конструктивные признаки. Такое сравнение особенно важно, если редуктор ранее ремонтировался или на технику устанавливалось навесное оборудование другой модификации.

• Место установки: первичный вал редуктора фрезы, а не вторичный вал или вал коробки передач.
• Количество зубьев: требуется исполнение Z-12; вариант с другим числом зубьев изменит сопряжение деталей привода.
• Посадка на вал: сравните форму и размеры центрального профиля со снятой звездой и самим валом.
• Геометрия ступицы: проверьте ее высоту, направление установки и положение звезды относительно цепи.
• Параметры цепи: шаг и ширина должны соответствовать зубчатому венцу, без чрезмерного бокового зазора или тугого хода.

Не следует подбирать эту деталь только по внешнему диаметру. Две звезды с одинаковыми двенадцатью зубьями могут иметь разные посадочные отверстия, толщину венца или вылет ступицы. Наиболее надежная проверка — одновременное совпадение назначения, модели 195N, исполнения Z-12 и всей посадочной геометрии.

Когда требуется замена

Осмотреть звезду стоит при появлении металлического шума в редукторе, рывков цепи, заметного бокового люфта либо неравномерной работе фрезы. Основанием для замены служат заостренные, сколотые или деформированные зубья, повреждение центральной посадки и нарушение плоскости венца. Продолжать эксплуатацию с такими дефектами нежелательно: неправильное зацепление увеличивает нагрузку на цепь, вал и вторую звезду редуктора.

При разборке полезно оценивать весь цепной привод в комплексе. Новая звезда не устранит проблему, если цепь сильно вытянута, имеет поврежденные ролики или звенья, а сопряженная звезда уже потеряла правильный профиль. Также проверяют состояние первичного вала и отсутствие выработки в месте посадки. Совместная оценка деталей помогает избежать повторного вскрытия редуктора после непродолжительной работы.

Установка и проверка после ремонта

Монтаж выполняют при остановленном двигателе и разобранном редукторе фрезы. Перед установкой очищают посадочное место, проверяют свободное совмещение центрального профиля с валом и ориентируют ступицу так же, как у снятой детали. Звезда должна занять рабочее положение без перекоса и принудительного подбивания. После сборки регулируют цепной привод по требованиям конкретного редуктора и вручную проверяют плавность полного оборота.

До запуска необходимо убедиться, что зубчатый венец расположен в одной плоскости с цепью, крепеж и фиксирующие детали возвращены на свои места, а внутри корпуса не осталось посторонних частиц. Звезда DIGGER Z-12 подходит для восстановления штатной конфигурации первичного вала редуктора фрезы мотоблока 195N 12Hp при полном совпадении посадки и параметров сопряженных деталей.
