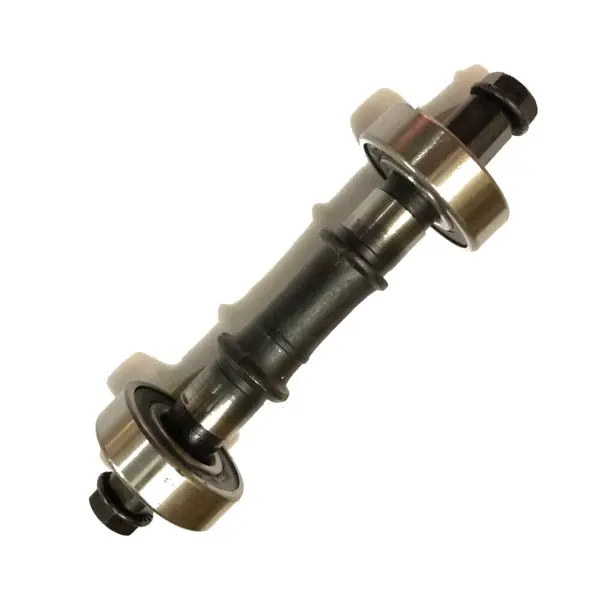

Каретка велосипедная разборная под квадрат с подшипником 203, BBC-2

Каретка велосипедная разборная под квадрат с подшипником 203 BBC-2

Разборная каретка BBC-2 предназначена для дорожных и классических велосипедов с системой шатунов под квадрат и кареточным узлом на подшипнике 203. Она служит центральной опорой оси шатунов и участвует в передаче усилия от педалей к приводу. Исправная и правильно установленная каретка обеспечивает ровное вращение оси без заеданий и ощутимого бокового люфта шатунов.

Модель рассчитана на традиционные дорожные велосипеды, включая конструкции минского типа, если параметры установленного узла совпадают. Квадратные посадочные концы оси предназначены для соответствующих шатунов. Разборное исполнение позволяет получить доступ к элементам каретки при диагностике, ремонте и плановом обслуживании, а при выявлении износа — заменить требующие этого детали узла.

Когда стоит заменить каретку

На необходимость ремонта или замены могут указывать боковой люфт шатунов, тугое либо неравномерное вращение педалей, посторонние звуки в районе кареточного узла, а также заметная выработка оси и посадочных мест. Точно определить состояние каретки удобнее после снятия шатунов: это дает возможность осмотреть прежний узел и сопоставить его конструкцию с новой деталью.

Замена каретки помогает восстановить нормальную работу центральной части велосипедного привода, если рама, шатуны и остальные сопрягаемые компоненты исправны и совместимы. Если квадратные отверстия шатунов деформированы или разбиты, установка новой каретки не устранит проблему с посадкой — такие шатуны также требуют внимания.

Особенности конструкции

• разборное исполнение открывает доступ к элементам кареточного узла для обслуживания;
• квадратные посадки оси подходят для традиционной шатунной системы соответствующего типа;
• конструкция предусматривает применение подшипника 203;
• каретка ориентирована на дорожные и классические велосипеды;
• может использоваться при ремонте велосипедов минского типа при полном совпадении параметров прежнего узла.

Как правильно подобрать

Посадка «под квадрат» определяет форму соединения оси с шатунами, но не гарантирует взаимозаменяемость всех кареток этого типа. Перед заказом рекомендуем снять старую деталь и сравнить тип оси, исполнение с подшипником 203, конструкцию чашек, способ фиксации в раме и длину оси. Проверка каждого из этих параметров особенно важна для сохранения правильного положения шатунов и элементов привода после сборки.

Одновременно осмотрите квадратные отверстия шатунов и места их прилегания к оси. Посадочные поверхности должны быть без деформаций и чрезмерной выработки. Подбирать каретку следует по фактической конструкции снятого узла, поскольку принадлежность велосипеда к дорожному или минскому типу сама по себе не заменяет сравнение деталей.

Установка и проверка

Перед монтажом очистите кареточный стакан рамы и сопрягаемые поверхности от загрязнений и старой изношенной смазки. Установите элементы каретки в соответствии с конструкцией прежнего узла, затем правильно посадите шатуны на квадратные концы оси и закрепите их. Все детали должны занимать штатное положение без перекоса.

После сборки прокрутите ось и проверьте работу узла. Вращение должно оставаться ровным, без заеданий, а шатуны — без бокового люфта. Также убедитесь, что они не касаются рамы и элементов привода. При совпадении конструкции и параметров BBC-2 подходит для восстановления обслуживаемого кареточного узла традиционного дорожного велосипеда.
