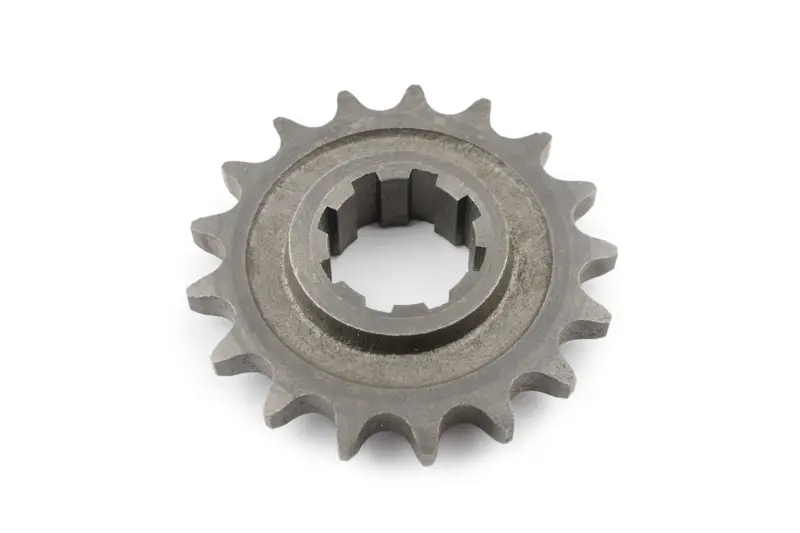

Звезда вторичного вала редуктора фрезы 195N 12 л.с. Z-17 DIGGER

Звезда вторичного вала редуктора фрезы 195N Z-17

Деталь предназначена для ремонта редуктора фрезы мотоблока с двигателем 195N мощностью 12 л.с. Она устанавливается на вторичный вал и участвует в передаче вращения внутри привода фрезы. Исполнение Z-17 означает наличие 17 наружных зубьев. Посадочная часть выполнена в виде внутреннего профильного отверстия, которое соединяет звезду с соответствующим участком вала.

Такая запчасть нужна при износе зубчатого венца, повреждении посадочного профиля или деформации снятой звезды. Исправное зацепление важно для равномерной работы передачи: зубья должны входить в сопряжение без перекоса, а посадка на валу — соответствовать штатной геометрии редуктора. Замена одной детали не устраняет неисправность соседних компонентов, поэтому во время разборки стоит проверить состояние вторичного вала и остальных частей передачи.

Что учитывать при подборе

• Назначение: звезда вторичного, а не первичного вала редуктора фрезы.
• Модель двигателя: позиция заявлена для мотоблока 195N мощностью 12 л.с.
• Количество зубьев: наружный венец имеет 17 зубьев, обозначение исполнения — Z-17.
• Посадка: необходимо сопоставить форму внутреннего профильного отверстия с валом и демонтированной деталью.
• Габариты: перед заказом следует сравнить наружный диаметр, ширину, диаметр и глубину посадки с прежней звездой, поскольку редукторы разных выпусков могут отличаться.
• Расположение: проверяйте положение венца и ступицы относительно соседних деталей, чтобы звезда после монтажа находилась в штатной плоскости зацепления.

Проверка перед установкой

Сначала очистите посадочный участок вторичного вала и осмотрите его профиль. Забоины, выраженная выработка или деформация вала могут мешать правильной посадке новой звезды. Также проверьте сопряженные детали передачи: заметно вытянутые, поврежденные или неравномерно изношенные компоненты способны быстро ухудшить состояние нового зубчатого венца. Если старая звезда изношена только с одной стороны, следует найти причину смещения до окончательной сборки.

Новую деталь устанавливают без перекоса и ударной нагрузки по зубьям. Она должна занять предусмотренное положение на вторичном валу и совпасть с линией работы сопряженного привода. Способ фиксации, последовательность сборки и применяемую смазку выбирают согласно устройству конкретного редуктора. После монтажа, но до закрытия корпуса, полезно вручную проверить движение механизма: вращение должно проходить без закусывания, контакта венца с корпусом и заметного бокового смещения.

Когда требуется замена

Основанием для ремонта служат сколотые или сильно истонченные зубья, нарушение профиля посадочного отверстия, ощутимый люфт на валу либо деформация звезды. Посторонний шум и рывки привода сами по себе не указывают только на эту деталь, поэтому диагностику проводят для редуктора в целом. Своевременная проверка сопряжения помогает не устанавливать новую звезду вместе с уже изношенными деталями передачи.

Звезда DIGGER Z-17 подходит для ремонта соответствующей версии редуктора фрезы 195N 12 л.с. Окончательный выбор делают по совокупности признаков: месту установки на вторичном валу, числу зубьев, профилю центральной посадки и фактическим размерам снятой детали. Такое сравнение особенно важно, если мотоблок ранее ремонтировался или редуктор заменялся на другую модификацию.
