Съемник шестерни главной передачи с коленвала CG/CB S-2828 MIS

Съемник шестерни главной передачи с коленвала CG/CB S-2828 MIS

Специализированный съемник предназначен для демонтажа шестерни главной передачи, установленной на коленчатом валу двигателей семейств CG и CB. Инструмент используется при разборке двигателя, когда шестерню необходимо аккуратно стянуть с посадочного места направленным усилием. Резьбовой принцип действия позволяет выполнять операцию без прямых ударов по шестерне и коленвалу, контролируя перемещение детали в процессе снятия.

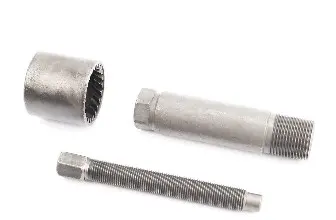

Разборная конструкция S-2828 состоит из цилиндрических резьбовых частей и длинного силового винта. На элементах предусмотрены шестигранные грани под ключ. Корпус фиксируется относительно снимаемой шестерни, после чего винт упирается в торец коленвала и при постепенном вращении создает осевое усилие. Такая схема помогает прикладывать нагрузку по направлению вала, не раскачивая шестерню монтажными лопатками и не пытаясь сбить ее подручным инструментом.

Что учитывать при подборе

Обозначение CG/CB указывает на назначение съемника, однако в этих семействах встречаются разные версии двигателей и установленных деталей. До начала работы нужно сопоставить расположение шестерни, способ зацепления корпуса съемника, диаметр и шаг ответной резьбы, доступное пространство возле коленвала и длину силового винта. Инструмент должен устанавливаться ровно и заходить в резьбу от руки без перекоса. Если резьбовые параметры не совпадают, затягивать съемник с усилием нельзя: это может повредить как инструмент, так и обслуживаемую деталь.

• Назначение: снятие шестерни главной передачи с коленчатого вала.
• Применяемость: двигатели семейств CG и CB при совпадении посадочной и резьбовой геометрии.
• Принцип работы: создание направленного осевого усилия резьбовым винтом.
• Конструкция: разборные цилиндрические части с наружной и внутренней резьбой.
• Привод: ручное вращение подходящим ключом за предусмотренные шестигранные грани.

Применение при ремонте

Перед установкой съемника открытые участки резьбы следует очистить от загрязнений и остатков масла с абразивными частицами. Корпус наворачивают или устанавливают на предусмотренное место до надежного и ровного зацепления, а силовой винт совмещают с центром торца коленвала. Нагрузку увеличивают постепенно, удерживая корпус от проворачивания. Если шестерня начинает сходить неравномерно, винт ослабляют и проверяют положение всех частей. Продолжать работу с перекошенным инструментом не следует.

S-2828 пригодится при полной разборке двигателя, снятии шестерни для осмотра, ее замене или получении доступа к расположенным за ней деталям. Перед повторным применением резьбу инструмента осматривают: на ней не должно быть замятых витков, заусенцев и загрязнений, мешающих свободному вращению. Рабочие грани необходимо нагружать ключом подходящего размера, чтобы не смять их и сохранить возможность надежно удерживать съемник.

Для правильного выбора недостаточно ориентироваться только на внешнее сходство двигателя. Сверьте семейство CG или CB, расположение снимаемой шестерни и параметры соединения с имеющимся агрегатом либо ранее применявшейся оснасткой. При полном совпадении этих признаков съемник обеспечивает контролируемый способ демонтажа и делает разборку двигателя аккуратнее, чем работа ударным методом.
