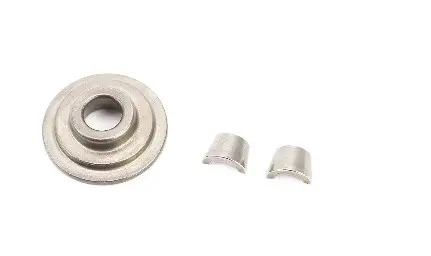

Тарелка пружины клапана с сухарями Loncin LX200GY-3

Тарелка пружины клапана с сухарями Loncin LX200GY-3

Комплект предназначен для клапанного механизма четырехтактного двигателя объемом 200 см³, установленного на мотоцикле Loncin LX200GY-3. Тарелка располагается со стороны верхнего торца клапанной пружины, а два сухаря фиксируют ее на стержне клапана. В собранном механизме эти детали удерживают пружину относительно клапана и позволяют ей передавать усилие, необходимое для возврата клапана после открытия.

Позиция нужна при ремонте головки цилиндра, разборке клапанного механизма или восстановлении крепления пружины. Особенно уместна замена комплектом, если прежняя тарелка получила выработку либо деформацию, один из сухарей потерян, на сопрягаемых поверхностях есть забоины или старые детали сидят неравномерно. Тарелка и обе половины фиксатора работают совместно, поэтому состояние каждой из трех деталей влияет на правильную посадку собранного соединения.

Состав и назначение деталей

• Тарелка пружины клапана — 1 шт. Она служит верхней опорой пружины и имеет центральное посадочное отверстие под пару сухарей.
• Сухари клапана — 2 шт. Две половины устанавливаются вокруг стержня клапана в предусмотренной канавке и удерживаются посадочной частью тарелки.

Такое исполнение образует разъемное крепление: при сжатой пружине сухари можно установить или снять, а после плавного освобождения пружины тарелка прижимает их к посадочному участку стержня. Комплект из трех деталей удобен для ремонта одного места крепления, поскольку тарелка и парные сухари заменяются вместе без отдельного подбора половин между собой.

Как проверить совместимость

Основной ориентир при выборе — точное обозначение мотоцикла Loncin LX200GY-3. Товар заявлен именно для этой модели с четырехтактным двигателем 200 см³. Не следует подбирать его только по объему двигателя: у похожих моторов могут отличаться диаметр стержня клапана, форма фиксирующей канавки, угол сухарей, центральное посадочное место тарелки, ее наружный профиль и высота.

До установки сравните новый комплект со снятыми деталями. Должны совпадать форма и диаметр тарелки, профиль опоры под пружину, размер центрального отверстия, геометрия двух сухарей и их посадка на стержне. Если двигатель менялся, головка цилиндра ранее заменялась или мотоцикл имеет нетипичную модификацию, ориентируйтесь также на фактическую конструкцию установленной головки. Этот комплект нельзя считать универсальным для всех мотоциклов Loncin объемом 200 см³.

Рекомендации по установке

Монтаж выполняют при обслуживании клапанного механизма с применением приспособления для сжатия клапанной пружины и с соблюдением процедуры для конкретного двигателя. Клапан удерживают в закрытом положении, пружину сжимают, тарелку располагают над ней, а обе половины сухарей устанавливают в канавку стержня. Затем пружину освобождают плавно, контролируя, чтобы сухари вошли в посадку симметрично, а тарелка не оказалась перекошенной.

Перед сборкой очищают посадочные поверхности и проверяют канавку стержня клапана, торец пружины и прилегающие детали. Сухари со сколами, заметной выработкой или деформацией использовать повторно не стоит. Нельзя устанавливать только одну половину либо составлять пару из деталей различной формы. После снятия усилия с приспособления необходимо еще раз проверить равномерность посадки обеих половин по окружности и положение тарелки относительно пружины.

Когда пригодится комплект

• при плановом ремонте головки цилиндра с разборкой клапанов и пружин;
• для замены поврежденной или деформированной тарелки вместе с ее фиксаторами;
• для восстановления полного крепежного комплекта, если один или оба сухаря утрачены;
• при обнаружении неравномерной посадки старых деталей после дефектовки.

Правильно подобранная тарелка с парой сухарей возвращает штатную схему крепления клапанной пружины. Для уверенного выбора сопоставьте геометрию нового и снятого комплектов, а установку поручите мастеру, знакомому с ремонтом головок цилиндра мотоциклетных двигателей.
