Замок зажигания для мотоблока 175N/180N (7/9 л.с.) DIGGER

Замок зажигания для мотоблока 175N/180N DIGGER

Ключевой замок предназначен для мотоблоков с дизельными двигателями 175N и 180N, которым соответствуют обозначения мощности 7 и 9 л.с. Деталь устанавливается на панели управления и служит для включения питания техники и передачи команды на запуск. Это подходящий вариант для ремонта мотоблока, если штатный замок изношен, повреждён или перестал надёжно переключать предусмотренные режимы.

Назначение и конструкция

Замок объединяет цилиндрический ключевой механизм и расположенную с тыльной стороны контактную часть. При повороте ключа механическое движение передаётся контактам, которые переключают подключённые линии питания и запуска. Такая схема позволяет управлять мотоблоком с одного установленного на панели переключателя, не прибегая к соединению проводов вручную.

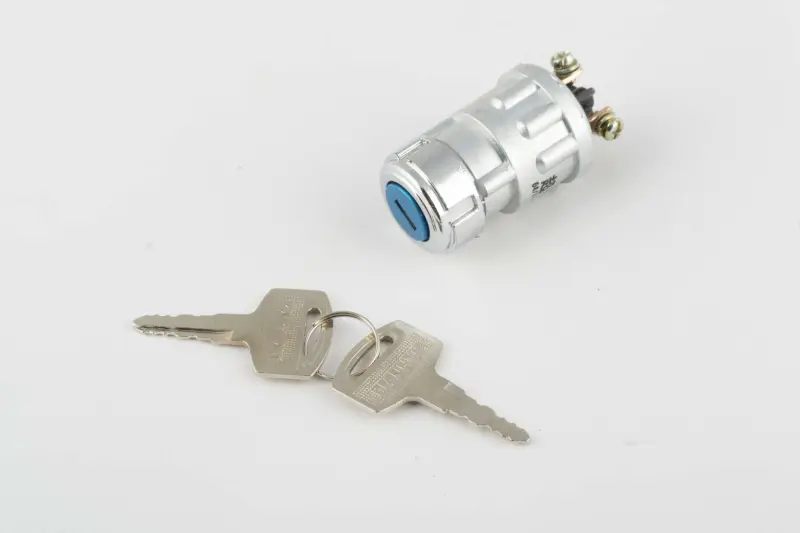

Корпус выполнен в цилиндрической форме и рассчитан на установку в соответствующее посадочное отверстие панели. На задней части находятся винтовые контактные выводы для подключения проводки. Передняя часть имеет прорезь под ключ и наружную обойму, за которую замок фиксируется в панели. Перед заказом необходимо сопоставить эту конструкцию со снятой деталью: внешне похожие замки могут отличаться посадкой, расположением контактов и внутренней схемой переключения.

Когда требуется замена

Проверка замка актуальна, когда ключ проворачивается с заеданием, не удерживается в выбранном положении, питание появляется не каждый раз или команда запуска передаётся нестабильно. Причиной также могут быть ослабленные крепления проводов, загрязнение или окисление контактов, поэтому перед заменой следует осмотреть разъёмы и состояние проводки. Если соединения исправны, а результат зависит от положения или покачивания ключа, установка исправного замка помогает восстановить штатное ключевое управление.

Как правильно подобрать

• Модель двигателя: деталь заявлена для 175N и 180N; обозначение нужно проверять непосредственно на установленном двигателе или в документации мотоблока.
• Мощностная группа: в товарном обозначении указаны варианты 7 и 9 л.с., соответствующие моделям 175N/180N.
• Посадка: сравните диаметр установочной части, длину корпуса и способ фиксации со старым замком.
• Контактная часть: должны совпасть количество, тип и расположение выводов, а также назначение подключаемых проводов.
• Режимы ключа: проверьте последовательность положений и возврат ключа в соответствии со схемой конкретного мотоблока.

Одного совпадения названий двигателя недостаточно, если панель или проводка техники ранее переделывались. В таком случае ориентируйтесь одновременно на модель 175N/180N, размеры посадочного места, конфигурацию тыльной части и фактическую схему подключения. Не переносите провода на новый замок только по их цвету: у разных жгутов расцветка может выполнять разные функции.

Установка и первичная проверка

Работы выполняют при отключённом аккумуляторе и исключённом случайном запуске двигателя. До снятия старой детали удобно зафиксировать расположение каждого провода, после чего перенести подключения согласно схеме техники. Контактные наконечники должны быть чистыми, плотно закреплёнными и не создавать боковой нагрузки на выводы. Сам корпус устанавливают без перекоса, чтобы ключ свободно входил и поворачивался, а проводка с обратной стороны не касалась движущихся и сильно нагревающихся деталей.

После монтажа последовательно проверяют доступные положения ключа: отключение, включение питания и передачу команды запуска. Если поведение мотоблока не соответствует штатной логике, питание следует снова отключить и перепроверить назначение контактов. Точный подбор и аккуратное подключение позволяют вернуть удобное управление запуском мотоблока 175N или 180N без изменения конструкции панели.
