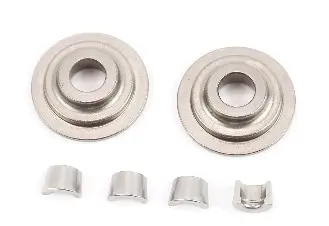

Сухари клапанов с тарелками Loncin LX250GY-3, комплект 4+2

Сухари клапанов с тарелками Loncin LX250GY-3

Комплект предназначен для обслуживания клапанного механизма двигателя мотоцикла Loncin LX250GY-3. В него входят четыре сухаря и две верхние тарелки клапанных пружин. Эти небольшие детали совместно удерживают пружины относительно стержней клапанов и необходимы для правильной сборки головки цилиндра после разборки, дефектовки или ремонта.

Назначение и устройство комплекта

На каждом клапане используются два сухаря, которые устанавливаются вокруг стержня в зоне его фиксирующей проточки. Верхняя тарелка опирается на пружину, а ее центральная часть взаимодействует с парой сухарей. После снятия усилия со сжатой пружины тарелка прижимает сухари и удерживает собранные детали в заданном положении. Поэтому точность посадки здесь зависит не от одного компонента, а от совместного состояния стержня клапана, его проточки, сухарей, тарелки и пружины.

Комплектная поставка удобна при ремонте разобранной головки цилиндра: для двух тарелок уже предусмотрены четыре соответствующих сухаря — по одной паре на каждое место установки. Такой формат особенно практичен, если прежние детали потерялись при разборке, имеют следы выработки, деформированы либо вызывают сомнения после длительной эксплуатации. Перед заменой необходимо также проверить сопрягаемые поверхности клапанов и пружин: новые сухари и тарелки не устраняют повреждения других деталей клапанного механизма.

Что проверить при подборе

Основной ориентир совместимости — модель Loncin LX250GY-3. Одного сходства деталей по внешнему виду недостаточно: у разных двигателей могут отличаться диаметр стержня клапана, форма фиксирующей проточки, профиль сухарей, центральное отверстие и посадочная геометрия тарелки. До начала сборки сопоставьте комплект с демонтированными деталями и устройством установленной головки цилиндра.

• Модель мотоцикла: комплект заявлен для Loncin LX250GY-3; обозначения близких модификаций не следует считать подтверждением совместимости.
• Количество деталей: в комплекте предусмотрены четыре сухаря и две тарелки.
• Посадочные признаки: сравните форму сухарей, профиль их внутренней поверхности, отверстие и ступенчатую форму тарелок.
• Состояние сопряжений: осмотрите проточки стержней клапанов, верхние торцы пружин и места их контакта с тарелками.

Рекомендации по установке

Для демонтажа и монтажа применяется приспособление для сжатия клапанных пружин. Пружину сжимают настолько, чтобы освободить место для установки сухарей, не создавая лишней нагрузки. Оба сухаря размещают вокруг стержня симметрично и заводят в фиксирующую проточку, после чего усилие приспособления снимают плавно. Тарелка должна опуститься без перекоса и равномерно зафиксировать обе половины.

• Не освобождайте пружину, пока оба сухаря не заняли одинаковое положение в проточке.
• После разгрузки приспособления повторно проверьте посадку тарелки и отсутствие перекоса пары сухарей.
• Если на стержне, проточке, пружине или посадочных поверхностях есть повреждения, сначала определите полный перечень необходимых деталей.

Комплект подходит для планового ремонта клапанного механизма Loncin LX250GY-3 и восстановления его после разборки. Точное сопоставление геометрии со снятыми деталями и аккуратная установка с контролем посадки помогают собрать механизм без смещения сухарей и тарелок.
