Вал масляного насоса Delta/Alpha MIS

Вал масляного насоса Delta/Alpha MIS

Деталь предназначена для ремонта масляного насоса в двигателях мопедов семейства Delta и Alpha. Вал передает вращение на насосный механизм, участвующий в циркуляции масла по системе смазки двигателя. Исправное сопряжение вала с приводом и внутренними деталями насоса необходимо для его нормальной работы, поэтому эту запчасть выбирают при восстановлении привода насоса, а не как универсальную деталь для любого мопедного двигателя.

Назначение и конструкция

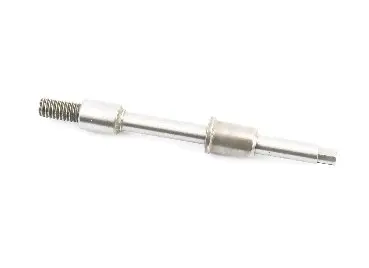

Вал устанавливается внутри двигателя и соединяет привод с механизмом масляного насоса. Деталь имеет ступенчатую цилиндрическую форму: на одном конце расположен резьбовой участок, вдоль корпуса выполнены посадочные ступени и буртики, а противоположный конец имеет узкую приводную часть. Такая геометрия задает положение детали в сопряженных компонентах и обеспечивает передачу вращения. Это отдельный вал, поэтому при ремонте следует заранее определить, нужны ли дополнительно шестерня, муфта, втулки или другие части насоса.

Замена обычно требуется после разборки насоса, когда на старом валу обнаружены износ посадочных поверхностей, повреждение резьбы, деформация приводного конца либо заметный люфт в местах опоры. Продолжать сборку с поврежденной деталью не стоит: неправильное зацепление, перекос или тугое вращение могут нарушить работу масляного насоса. Одновременно проверяют состояние сопряженных компонентов, поскольку новый вал не устраняет износ шестерни, муфты, втулки или корпуса.

Как правильно подобрать

Обозначения Delta и Alpha охватывают несколько вариантов мопедных двигателей, поэтому одной модели техники для уверенного выбора недостаточно. Перед заказом уточните код двигателя и сравните новую деталь со снятым валом. Совпадать должны не только общая длина и диаметр, но и все участки, которые входят в привод, опоры и насос.

• Конфигурация двигателя: учитывайте его маркировку и исполнение масляного насоса.
• Геометрия: сравните длину, диаметры ступеней, расположение буртиков и посадочных участков.
• Резьбовой конец: проверьте диаметр, шаг и длину резьбы, не ориентируясь только на внешний вид.
• Приводная часть: сопоставьте ее форму, ширину и способ соединения с ответной деталью.
• Сопряжение: убедитесь, что вал подходит к имеющимся шестерне, муфте, втулкам и корпусу насоса.

Установка и проверка

Монтаж выполняют при разобранном масляном насосе с доступом к его приводу. До сборки очищают детали от загрязнений, осматривают посадочные места и проверяют, нет ли задиров или выработки на компонентах, контактирующих с валом. Новый и снятый валы удобно приложить рядом и последовательно сверить каждый диаметр, буртик, конец и резьбовой участок. Если хотя бы одна сопрягаемая зона отличается, устанавливать деталь без дополнительной проверки совместимости нельзя.

После установки вал должен занимать штатное положение и вращаться без закусывания, перекоса и ненормального люфта. Крепеж и остальные части насоса устанавливают по руководству для конкретного двигателя: значения затяжки и порядок сборки зависят от его модификации. Перед запуском двигателя необходимо завершить сборку системы смазки и убедиться в нормальной работе масляного насоса предусмотренным производителем способом.

Вал масляного насоса Delta/Alpha MIS подходит для целевого ремонта, когда корпус и остальные компоненты насоса можно сохранить, а причиной разборки стала поврежденная или изношенная приводная деталь. Точная проверка двигателя и геометрии старого вала помогает избежать несовпадения и вернуть насосу корректную механику привода.
