Вилка заднего маятника Viper V150A MIS

Вилка заднего маятника Viper V150A MIS

Деталь предназначена для ремонта задней маятниковой подвески мотоцикла Viper V150A. Она служит подвижной опорой заднего колеса: соединяется с рамой через ось поворота, удерживает колесо и взаимодействует с задними амортизаторами. От геометрии маятника зависят положение колеса относительно рамы, линия цепного привода и корректное перемещение подвески при проезде неровностей. Такая запчасть нужна, когда штатная вилка деформирована, повреждена, имеет трещины либо износ посадочных зон, который уже нельзя устранить обслуживанием втулок и крепежа.

Конструкция и назначение

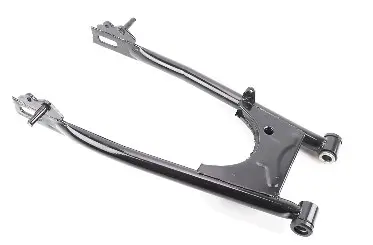

Маятник выполнен как цельная двухрычажная конструкция с двумя продольными ветвями, соединенными поперечной частью. В передней зоне расположены соосные посадочные проушины для соединения с рамой, а на задних концах предусмотрены открытые пазы под ось колеса и площадки для механизма регулировки его положения. Между ветвями остается пространство для заднего колеса. На конструкции также предусмотрены точки присоединения деталей подвески. Темное защитно-декоративное покрытие соответствует общему исполнению детали.

Модель Viper V150A оснащена задней подвеской с двумя амортизаторами, поэтому при подборе особенно важно проверить расположение нижних точек их крепления с обеих сторон. Совпадения только по объему двигателя или марке мотоцикла недостаточно: у внешне близких моделей и разных исполнений Viper могут отличаться ширина, форма соединительной части, посадка оси маятника и размещение крепежных площадок.

Что сверить перед заказом

• Модель мотоцикла: деталь заявлена для Viper V150A; обозначение модификации следует проверять по документам на технику.
• Форму штатного маятника: сравните контур обеих ветвей, поперечную часть и взаимное положение всех приваренных площадок.
• Переднее соединение с рамой: должны совпадать ширина посадочной зоны, положение проушин и исполнение оси с втулками.
• Заднюю часть: сопоставьте пазы под ось колеса, места установки натяжителей и доступный диапазон перемещения колеса.
• Точки присоединения: проверьте расположение креплений амортизаторов, элементов цепного привода и деталей заднего тормоза.

Установка и контроль после ремонта

Перед монтажом снимают заднее колесо и освобождают маятник от связанных с ним деталей. Одновременно оценивают состояние оси, втулок, крепежа амортизаторов, оси колеса и натяжителей цепи: изношенные сопряженные детали могут создавать люфт даже при установке нового маятника. Посадочные поверхности очищают, затем конструкцию устанавливают без принудительного сведения или разведения ветвей. Крепеж затягивают с моментом, предусмотренным технической документацией мотоцикла.

После сборки маятник должен двигаться в своей плоскости свободно, без заеданий и ощутимого бокового люфта. Заднее колесо выставляют по продольной оси мотоцикла, регулируют натяжение цепи и проверяют, что цепь проходит без перекоса. Затем контролируют работу заднего тормоза, положение амортизаторов и надежность всех соединений. Если отверстия или крепежные точки не совмещаются естественно, установку прекращают и повторно сравнивают деталь со снятой вилкой: доработка рамы либо самого маятника может изменить расчетную геометрию подвески.

Вилка заднего маятника Viper V150A MIS подходит для восстановления штатной компоновки задней части мотоцикла при точном совпадении исполнения. Тщательная сверка до разборки сокращает время ремонта, а совместная проверка втулок, осей и крепежа помогает получить правильную посадку колеса и предсказуемую работу подвески после сборки.
