Панель приборов в сборе Kinlon JL150-70C KOMATCU

Панель приборов в сборе Kinlon JL150-70C KOMATCU

Комплектная комбинация предназначена для штатного места мотоцикла Kinlon JL150-70C и объединяет основные приборы контроля в одном корпусе. Она заменяет поврежденную или неисправную панель целиком, когда нет смысла подбирать корпус, шкалы и индикаторы по отдельности. Такой формат удобен при восстановлении мотоцикла после механического повреждения, отказа стрелочных приборов, одометра либо сигнальных ламп.

На панели расположены два круглых стрелочных прибора: спидометр со шкалой в км/ч и тахометр со шкалой оборотов двигателя. Отдельный указатель показывает уровень топлива, а одометр служит для учета пройденного расстояния. В корпус также встроены обозначения указателей поворота, нейтральной передачи и дальнего света. Водитель получает привычную компоновку данных перед собой и может контролировать скорость, обороты, запас топлива и состояние включенных режимов без установки разрозненных приборов.

Что помогает контролировать панель

• Скорость движения. Крупная шкала спидометра размечена в километрах в час и предназначена для текущего контроля темпа поездки.
• Обороты двигателя. Тахометр позволяет соотносить выбранную передачу и режим работы мотора, не ориентируясь только на звук.
• Пройденное расстояние. Счетчик внутри шкалы спидометра сохраняет показание пробега непосредственно на комбинации приборов.
• Остаток топлива. Отдельный стрелочный указатель дает возможность следить за уровнем в баке во время эксплуатации.
• Сигнальные режимы. Обозначения левого и правого поворота, нейтрали и дальнего света упрощают быструю проверку включенных функций.

Когда нужна замена

Установка панели в сборе уместна, если штатный корпус расколот, стекла или шкалы повреждены, стрелки заедают, показания читаются плохо либо часть индикации не работает. Перед покупкой стоит отделить неисправность самой комбинации от проблем привода спидометра, датчиков, проводки или контактов мотоцикла. Если причина находится вне панели, одна ее замена не восстановит соответствующее показание. Такая предварительная проверка помогает выполнить ремонт без лишней разборки.

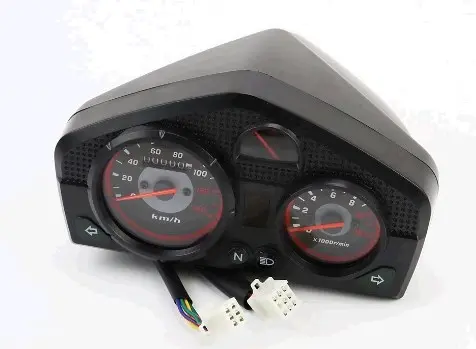

Корпус имеет черное исполнение с двумя крупными круглыми шкалами, отдельным верхним указателем топлива и встроенным козырьком. Для подключения предусмотрены проводка, белый многоконтактный разъем и отдельные цветные провода. Эти особенности важны при подборе: внешне похожие приборные блоки могут отличаться креплениями, расположением контактов и схемой соединения.

Подбор и установка

Основной критерий совместимости — модель Kinlon JL150-70C. Перед заказом сопоставьте новую деталь с демонтированной панелью по общей форме и посадочному контуру корпуса, расположению точек крепления, количеству и геометрии разъемов, составу проводов, присоединению привода спидометра и набору индикаторов. Совпадение только внешнего вида или рабочего объема мотоцикла недостаточно: даже близкие по дизайну версии могут иметь другую распиновку. Если на мотоцикле ранее меняли проводку или переднюю облицовку, соответствие соединений следует проверить особенно внимательно.

При монтаже сначала разместите корпус в штатном положении без перекоса, затем соедините разъемы и уложите провода так, чтобы они не натягивались и не пережимались при повороте руля. Контактные колодки должны входить свободно и фиксироваться без продавливания. После сборки проверьте работу спидометра, тахометра, одометра, указателя топлива, обоих указателей поворота, нейтрали и дальнего света. До снятия старой панели полезно записать показание ее одометра, чтобы сохранить историю обслуживания мотоцикла.

Панель Kinlon JL150-70C KOMATCU подходит для ремонта штатной приборной зоны с сохранением исходной компоновки приборов. Точная сверка креплений и подключений перед монтажом позволяет избежать переделки проводки и сразу проверить все предусмотренные функции.
