Комплект замков Suzuki AD50 Address EURORUN

Комплект замков Suzuki AD50 Address EURORUN

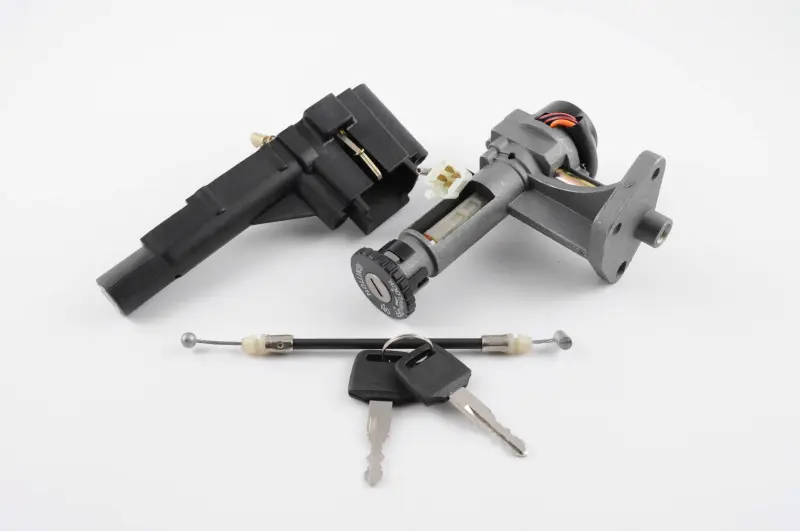

Комплект предназначен для восстановления управления зажиганием и запирания сиденья на скутере Suzuki AD50 Address. Это практичное решение для ремонта после износа личинки, повреждения корпуса, потери ключей или нестабильной работы контактной группы. Вместо подбора отдельных деталей владелец получает согласованный набор с замком зажигания, замком сиденья, приводным тросом и двумя ключами.

Основной замок соединяет поворот ключа с контактной группой скутера. Через него включаются предусмотренные конструкцией режимы питания и зажигания. Корпус выполнен с установочным кронштейном, а проводка выведена к разъему для подключения к штатному жгуту. Второй замок используется для механизма сиденья, а трос передает усилие от личинки к запирающему механизму. Такая конфигурация позволяет обслужить связанные точки доступа одним комплектом, не оставляя в эксплуатации изношенные детали старой системы.

Состав и назначение

• Замок зажигания с контактной группой — управляет предусмотренными положениями включения и выключения скутера.
• Замок сиденья — используется для доступа к подседельному отсеку и устанавливается вместо соответствующей штатной детали.
• Приводной трос — связывает замок сиденья с запирающим механизмом; на концах предусмотрены наконечники для механического соединения.
• Два ключа — основной и запасной экземпляры для повседневной эксплуатации комплекта.

Как проверить совместимость перед установкой

Модель Suzuki AD50 выпускалась в разных исполнениях, поэтому одного обозначения скутера недостаточно для окончательного подбора. Снимите облицовку и сопоставьте новый комплект со старыми деталями. У основного замка должны совпасть форма корпуса, расположение крепежных отверстий, положение кронштейна, конфигурация разъема и количество контактов. У замка сиденья сравните посадочную форму и способ фиксации. Для троса имеют значение общая длина, тип обоих наконечников и маршрут прокладки без резких перегибов.

Особое внимание уделите штекеру: одинаковый внешний вид замков не означает одинаковую распиновку. Разъем должен соединяться без переделки и чрезмерного усилия, а расположение проводов следует сверить со снятой деталью и схемой конкретной версии Suzuki AD50. Если на скутере ранее меняли проводку или замок, сначала проверьте состояние соединений, чтобы не принять неисправность жгута за поломку новой контактной группы.

Установка и проверка работы

Монтаж выполняют после отключения аккумулятора. Старые детали снимают с сохранением штатного маршрута проводов и троса, затем устанавливают замки без перекоса. Проводку закрепляют вдали от подвижных деталей и участков, где ее может перетереть облицовка. Трос сиденья прокладывают плавно: натяжение, пережатие или слишком крутой изгиб способны затруднить открывание.

До окончательной сборки облицовки проверьте все положения ключа, надежность фиксации разъема и работу защелки сиденья. Ключ должен поворачиваться без закусывания, а трос — возвращаться после открытия. Если старый замок периодически отключал панель, терял контакт или удерживал ключ с заметным люфтом, замена всего комплекта помогает одновременно привести в порядок управление зажиганием и механизм доступа под сиденье.
