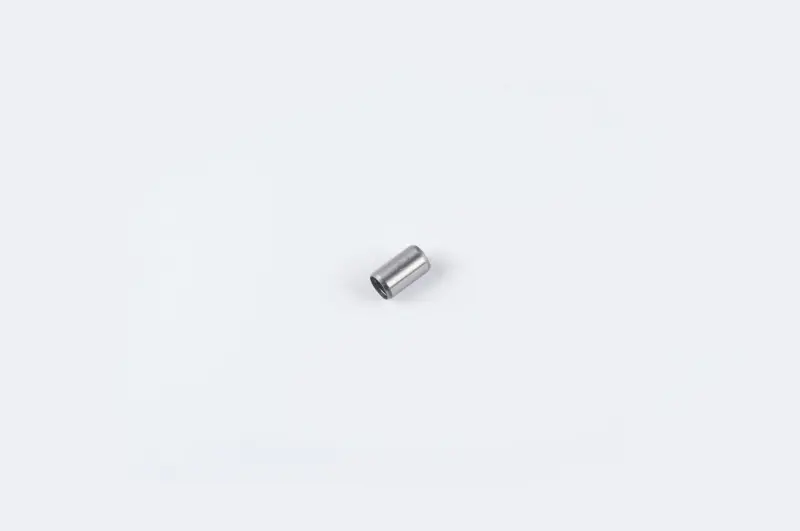

Направляющая картера 8×6,5×14

Направляющая картера 8×6,5×14

Направляющая 8×6,5×14 служит для точного позиционирования сопрягаемых деталей двигателя при сборке картера. Она устанавливается в предусмотренное посадочное место и задаёт правильное взаимное положение частей узла до окончательной затяжки крепежа. Такая деталь нужна при ремонте мопедного двигателя после разборки картера для обслуживания внутренних механизмов, замены прокладок или устранения неисправностей.

Размер направляющей указан тремя параметрами: наружный диаметр — 8 мм, внутренний диаметр — 6,5 мм, длина — 14 мм. Эти значения позволяют подобрать установочный штифт взамен утраченной, деформированной или повреждённой детали. Перед заказом необходимо сравнить все три размера со снятой направляющей и проверить посадочное место в конкретном двигателе. Внешне похожая деталь может отличаться диаметром или длиной, поэтому одного визуального сходства для выбора недостаточно.

Направляющая не предназначена для стягивания корпуса. Её задача — совместить соединяемые части и удержать их в заданном положении во время сборки. После правильной установки деталей их фиксирует крепёж. Такой порядок особенно важен при монтаже половин картера и других элементов двигателя, конструкцией которых предусмотрены направляющие. Если установочного штифта нет или он повреждён, соединяемые части могут смещаться в процессе монтажа.

Когда нужна замена

Установите новую направляющую, если прежняя деталь была потеряна при разборке, получила деформацию или имеет повреждения. Проверять её состояние удобно одновременно с прокладками, крепежом и посадочными поверхностями. Это помогает заранее восстановить комплектность узла и подготовить детали к последовательной сборке без повторной разборки из-за отсутствующего установочного элемента.

Подбор перед заказом

• сравните наружный диаметр 8 мм со старой деталью и посадочным отверстием;
• проверьте соответствие внутреннего диаметра 6,5 мм;
• убедитесь, что необходимая длина составляет 14 мм;
• сопоставьте форму посадочного участка;
• проверьте количество направляющих и расположение посадочных мест в вашем узле.

Не используйте штифт с приблизительно подходящими размерами. Деталь с другим наружным диаметром может не войти в отверстие, а несоответствие длины или остальных параметров не позволит обеспечить требуемое положение сопрягаемых частей. Для надёжного выбора ориентируйтесь на фактические размеры прежней направляющей и устройство конкретного двигателя.

Установка

До монтажа очистите посадочные отверстия от старого герметика, загрязнений и возможных фрагментов прежней детали. Если старая направляющая осталась в одном из отверстий, извлекайте её аккуратно, не повреждая кромки корпуса. Осмотрите посадочные поверхности и убедитесь, что в месте установки нет остатков, мешающих правильной посадке штифта.

Установите направляющую в предусмотренное отверстие, затем совместите сопрягаемые части узла. Они должны садиться на место без перекоса. Не пытайтесь компенсировать несовпадение посадочных мест затяжкой крепежа: сначала проверьте размеры, положение направляющей и правильность совмещения деталей. Только после ровной посадки продолжайте сборку и выполняйте окончательную фиксацию в соответствии с техническими требованиями двигателя.

Направляющая 8×6,5×14 подходит для восстановления комплектации после разборки и плановой переборки двигателя. Правильно подобранный установочный штифт помогает сохранить заданное положение деталей картера на этапе монтажа и подготовить узел к последующей фиксации крепежом.
