Микропроцессорное зажигание СОВЕК 1135.3734 для К-750 с переходником и катушкой

Микропроцессорное зажигание СОВЕК 1135.3734 для К-750

Комплект предназначен для перевода двухцилиндрового карбюраторного двигателя мотоцикла К-750 со штатного контактного зажигания на бесконтактное микропроцессорное управление моментом искрообразования. Система устанавливается вместо прерывателя ПМ305 и рассчитана на модификации с 6- и 12-вольтовыми генераторами. Переходник позволяет установить модулятор на привод штатного прерывателя, а двухвыводная катушка обслуживает свечи обоих цилиндров.

Модуль получает сигнал от датчика и рассчитывает момент образования искры с учетом режима работы двигателя. Электронное регулирование угла опережения устраняет зависимость настройки от состояния механических контактов и уменьшает рассинхронизацию искрообразования между цилиндрами. Это помогает двигателю устойчивее работать на разных оборотах, упрощает холодный запуск и сохраняет заданную характеристику опережения без регулярной регулировки контактной группы.

Практические преимущества

• Бесконтактное формирование управляющего сигнала исключает из системы изнашивающиеся контакты прерывателя и сокращает объем периодического обслуживания.
• Микропроцессорное управление моментом искры поддерживает стабильную работу двигателя в штатных режимах и уменьшает влияние разброса настройки между цилиндрами.
• Катушка 135.3705М и высоковольтные провода входят в комплект, поэтому основные согласованные компоненты для переоборудования можно устанавливать совместно.

Состав и назначение деталей

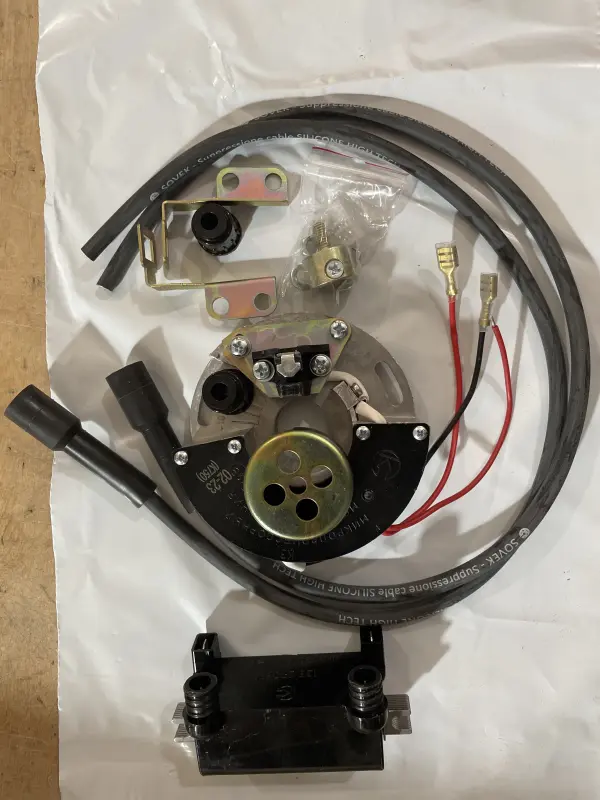

В набор входят модуль зажигания 1135.3734 с датчиком, модулятор, переходник в сборе, двухвыводная катушка 135.3705М, силиконовые высоковольтные провода и монтажные детали. Модулятор задает положение коленчатого вала для формирования сигнала, переходник соединяет его с приводом двигателя, модуль управляет моментом искрообразования, а катушка передает высокое напряжение к двум свечам. Такая компоновка рассчитана на замену штатной контактной аппаратуры К-750 без сохранения старой катушки и прерывателя.

Как проверить совместимость

Перед выбором уточните модель мотоцикла, тип двигателя и установленное зажигание. Комплект рассчитан на двухцилиндровые карбюраторные двигатели К-750; производитель также указывает применение для мотоциклов типа М-72 всех модификаций с генераторами на 6 или 12 В. Для К-750 важны наличие штатного места прерывателя ПМ305, возможность закрепить модуль на крышке распределительного механизма и соответствие соединений проводке конкретного мотоцикла. Если электрооборудование ранее переделывалось, до монтажа проверьте схему, полярность аккумулятора, состояние разъемов, свечей и свечных наконечников.

Установка и настройка

При переоборудовании снимают штатный прерыватель-распределитель и прежнюю катушку, устанавливают переходник с модулятором, закрепляют модуль и подключают двухвыводную катушку с высоковольтными проводами. Начальное положение датчика и модулятора выставляют по руководству производителя, после чего контролируют момент искрообразования и надежность всех соединений. Провода следует прокладывать без натяжения, перегибов и контакта с горячими либо подвижными частями мотоцикла.

Комплект подходит для восстановления К-750 при износе контактного прерывателя, нестабильной искре или необходимости регулярно корректировать момент зажигания, а также для плановой модернизации исправного мотоцикла. Перед первым запуском проверьте крепеж, подключение катушки, контакт массы и правильность присоединения обоих высоковольтных проводов. Точная установка по руководству позволяет полностью использовать возможности микропроцессорного управления и избежать неисправностей, связанных с ошибками монтажа.
