Шестерня генератора Урал 12 В

Шестерня генератора Урал 12 В

Эта шестерня устанавливается в привод генератора мотоциклов Урал с 12-вольтовым электрооборудованием. Она передаёт вращение от двигателя на вал генератора и тем самым участвует в работе системы зарядки аккумулятора и питания бортовых потребителей. Деталь нужна при ремонте генератора, восстановлении его привода или плановой переборке двигателя, если старая шестерня изношена, имеет повреждённые зубья либо больше не обеспечивает правильное зацепление.

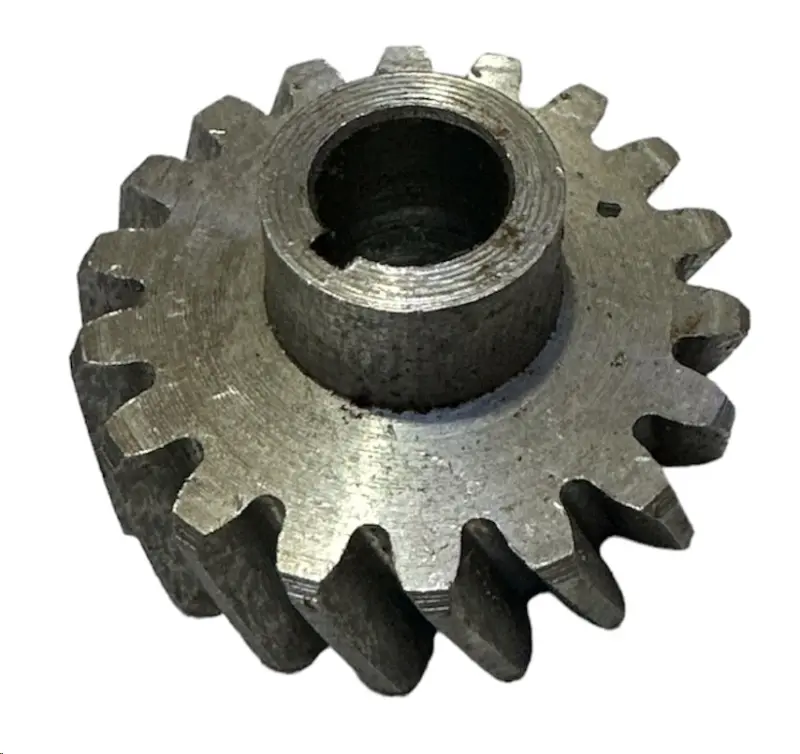

Шестерня состоит из зубчатого венца, ступицы и центрального посадочного отверстия. В посадочной части предусмотрен паз под шпонку. Такое соединение фиксирует деталь на валу генератора и позволяет передавать крутящий момент без проворачивания. Зубчатый венец взаимодействует с ответной шестернёй привода, поэтому состояние его рабочих поверхностей напрямую влияет на равномерность работы узла.

При осмотре снятой детали обратите внимание на сколы, замятия, выраженную выработку и следы ударной нагрузки на зубьях. Подобные повреждения указывают не только на необходимость замены шестерни, но и на целесообразность проверки всего генераторного привода. Если причиной износа стало неправильное зацепление или перекос, установка одной новой детали не устранит неисправность надолго.

Подбор шестерни

Для правильного подбора недостаточно ориентироваться только на марку мотоцикла. На мотоциклах Урал встречаются разные исполнения электрооборудования и генераторных узлов. Перед заказом сопоставьте шестерню со снятой деталью и убедитесь, что она предназначена именно для 12-вольтовой системы.

Последовательно сравните форму ступицы, посадочное отверстие, наличие и расположение шпоночного паза, количество зубьев и их профиль. Эти признаки определяют возможность установки на вал генератора и правильность взаимодействия с ответной частью привода. Внешне похожие детали могут различаться по посадке или зубчатому зацеплению, поэтому проверка всей конфигурации надёжнее оценки по общему виду.

Установка и проверка узла

Замену шестерни рекомендуем совместить с осмотром вала генератора, шпонки, крепежа и сопряжённой шестерни. Вал и шпонка не должны мешать правильной посадке, а ответная шестерня не должна иметь повреждений, способных ускорить износ нового зубчатого венца. При обнаружении перекоса, неправильного зацепления или выраженной выработки сначала устраните причину неисправности.

Перед сборкой очистите посадочные поверхности от загрязнений. Устанавливайте шестерню на вал ровно, без перекоса, контролируя положение шпоночного паза и шпонки. Не допускайте ударной установки, способной повредить зубья или посадочную часть. Крепёж генератора также следует осмотреть и установить правильно, поскольку положение узла влияет на работу привода.

После сборки проверьте свободное вращение привода и правильность закрепления генератора. В работе узел не должен создавать посторонних шумов. Если вращение затруднено или зацепление работает неровно, необходимо повторно проверить посадку шестерни, положение генератора и состояние сопряжённых деталей.

Характеристики

• Назначение: привод генератора.
• Применение: мотоциклы Урал.
• Электрооборудование: 12 В.
• Конструкция: зубчатый венец, ступица и центральное посадочное отверстие.
• Фиксация на валу: шпоночное соединение.

Шестерня подходит для ремонтной замены изношенной или повреждённой детали генераторного привода. Тщательное сравнение со снятой шестернёй и проверка конкретного генераторного узла помогут правильно подобрать деталь, восстановить корректное зацепление и избежать установки несовместимого исполнения.
