Диск сцепления промежуточный тонкий ИЖ

Диск сцепления промежуточный тонкий ИЖ

Тонкий промежуточный диск предназначен для ремонта и комплектации сцепления мотоциклов ИЖ. Он устанавливается в пакет дисков корзины и участвует в передаче крутящего момента от двигателя к трансмиссии. Деталь подходит для переборки узла, замены отдельного изношенного элемента или восстановления правильного состава пакета сцепления.

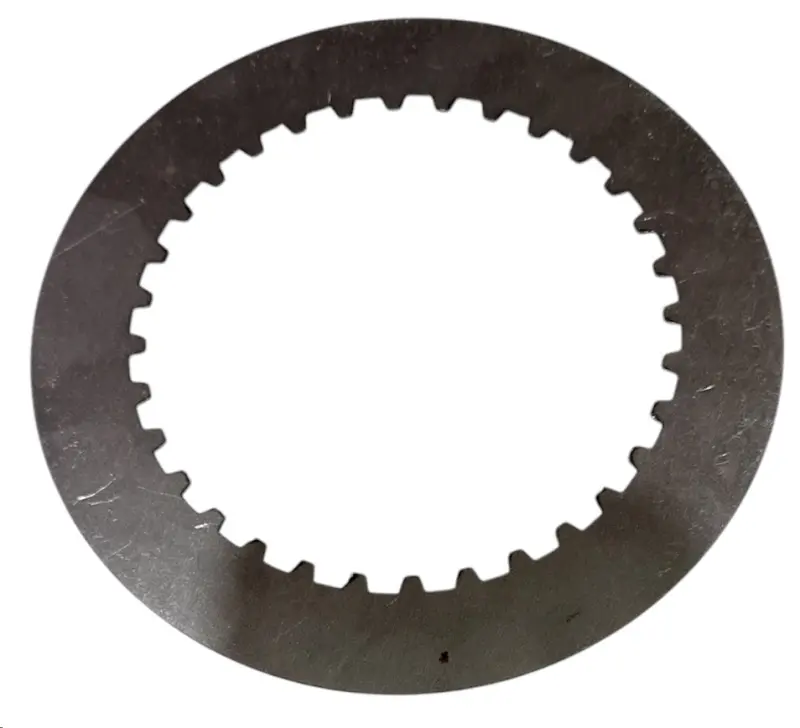

Диск выполнен в плоской круглой форме и имеет внутренний зубчатый контур, которым устанавливается в соответствующую часть корзины. Именно тонкое исполнение определяет его место в пакете. Толщина и порядок расположения элементов влияют на работу механизма выключения сцепления, разделение дисков при выжиме рычага и последующее включение передачи крутящего момента. Поэтому этот диск устанавливают только на позицию тонкого промежуточного элемента и не заменяют им фрикционные, нажимные или более толстые детали.

Когда требуется замена

Диск стоит заменить при заметной выработке рабочих поверхностей, короблении, повреждении внутреннего зубчатого контура или наличии следов перегрева. Он также потребуется при полной переборке сцепления, если пакет собирается заново. Изношенный или деформированный элемент может нарушать взаимное расположение дисков и мешать их правильному разделению, поэтому состояние детали оценивают не только по внешнему виду, но и по сохранности плоскости, посадки и толщины.

При неполном выключении сцепления, рывках во время трогания или затрудненном переключении передач необходимо осмотреть весь узел. Вместе с промежуточным диском проверяют фрикционные диски, корзину, нажимные детали и механизм выключения. Замена одной детали оправдана, когда причина связана с ее износом или деформацией, а остальные элементы пригодны к дальнейшей работе. При комплексном износе пакет обслуживают как единый узел.

Как подобрать диск

Перед покупкой сравните новую деталь со снятым диском. Должны совпадать назначение элемента, наружный диаметр, толщина, форма внутренней посадки, количество и профиль зубьев. Одного совпадения общего диаметра недостаточно: зубчатый контур должен соответствовать месту установки, а сам диск — свободно занимать свою позицию без перекоса и нарушения состава пакета.

Тщательная сверка особенно важна для мотоциклов ИЖ разных лет выпуска, а также для техники, на которой ранее уже заменяли корзину, комплект дисков или отдельные компоненты сцепления. Ориентируйтесь на фактически установленный узел и снятый образец. Если старый диск деформирован или имеет сильную выработку, сравнивайте не только рабочую поверхность, но и сохранившиеся участки посадочного контура и зубьев.

Установка и контроль

Перед разборкой удобно зафиксировать последовательность элементов пакета, а снятые диски разложить по порядку. Это помогает установить тонкий промежуточный диск на его штатное место и не перепутать его с деталями другого типа или толщины. Рабочие поверхности и зубчатый контур перед сборкой осматривают на предмет повреждений, которые могут помешать ровной посадке.

При установке диск должен войти в пакет свободно, без перекоса и принудительной подгонки. В собранном узле важно сохранить исходный порядок и правильное чередование деталей. После сборки проверьте свободный ход привода и работу сцепления: механизм должен корректно включаться и выключаться, а диски — разделяться при выжиме рычага. Такая проверка позволяет убедиться, что пакет собран правильно и установленная деталь соответствует остальным компонентам узла.
