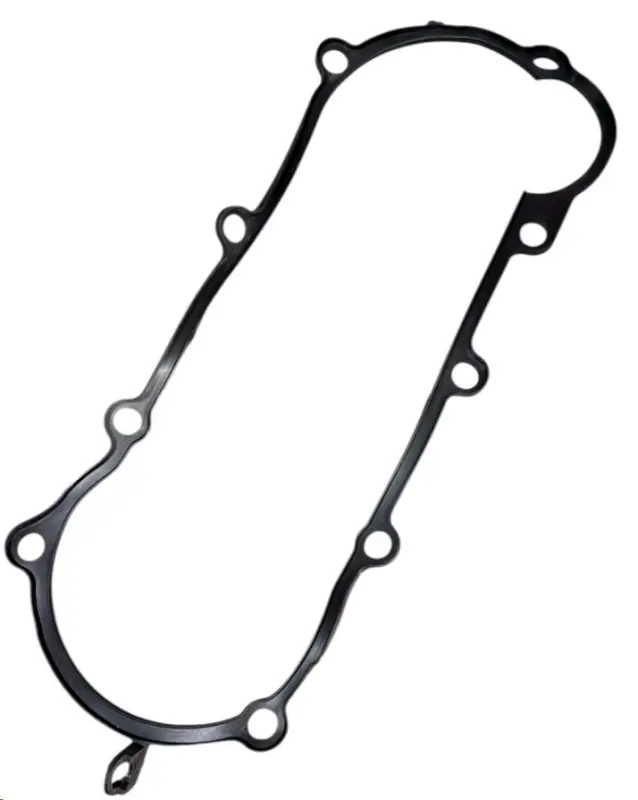

Резиновая прокладка крышки вариатора Honda Dio AF34/AF35

Резиновая прокладка крышки вариатора Honda Dio AF34/AF35

Эта прокладка предназначена для скутеров Honda Dio AF34 и AF35. Она устанавливается между крышкой и корпусом вариатора, закрывает стык по периметру и восстанавливает уплотнение вариаторного отсека после разборки. Деталь пригодится при плановом обслуживании трансмиссии, замене ремня или роликов, а также в тех случаях, когда прежняя прокладка деформировалась, потеряла эластичность, получила надрывы либо была повреждена во время снятия крышки.

Крышку вариатора периодически снимают, чтобы получить доступ к ремню, роликам и другим обслуживаемым компонентам трансмиссии. После завершения работ узел необходимо собрать с прокладкой, которая ровно ложится на посадочную поверхность и не оставляет открытых участков стыка. Правильно размещённое уплотнение помогает уменьшить попадание пыли и внешней влаги внутрь механизма. Это особенно важно после обслуживания, когда крышка полностью отделялась от корпуса и прежнее уплотнение могло утратить исходную форму.

Прокладка выполнена из резины и имеет контурную форму, соответствующую соединению крышки вариатора. Монтажные отверстия позволяют совместить её с точками крепления крышки. При сборке прокладка должна прилегать по всему контуру без перекручивания, складок и смещения: только в таком положении она выполняет свою задачу и не мешает правильной установке крышки.

Когда нужна замена

Установить новую прокладку стоит при обнаружении надрывов, растянутых или деформированных участков, а также при заметной потере эластичности. Повторное использование повреждённой детали может привести к неровному прилеганию на стыке. Если прокладка сместилась или изменила форму при разборке, её также лучше заменить до окончательной сборки вариаторного отсека.

Деталь подходит не только для ремонта повреждённого уплотнения, но и для заранее подготовленного обслуживания. Если предстоит снимать крышку для проверки или замены ремня и роликов, наличие новой прокладки позволяет сразу собрать узел после завершения работ. Она используется именно в соединении крышки и корпуса вариатора и не заменяет прокладки двигателя, редуктора или другие уплотнения скутера.

Как проверить соответствие

Перед заказом убедитесь, что скутер относится к Honda Dio AF34 или AF35. Затем сопоставьте новую и снятую детали по общему контуру, расположению монтажных отверстий и форме участков, которые прилегают к крышке. Такая проверка обязательна, если ранее на скутере меняли крышку, двигатель или компоненты трансмиссии: фактическая конфигурация узла может отличаться, поэтому ориентироваться только на модель скутера недостаточно.

Прокладка должна без натяжения располагаться по посадочному месту, а её отверстия — совпадать с крепёжными точками. Если контур или отверстия не совпадают, устанавливать деталь со смещением не следует. Точная предварительная сверка помогает избежать повторного снятия крышки и повреждения прокладки во время сборки.

Установка

Перед монтажом очистите соприкасающиеся поверхности крышки и корпуса от загрязнений и остатков прежнего уплотнения. Осмотрите посадочный контур, затем аккуратно уложите прокладку на место. Проверьте совпадение отверстий, отсутствие перекрученных, загнутых или смещённых участков. Во время установки крышки следите, чтобы крепёж не сдвинул прокладку и не зажал её край в неправильном положении.

После контрольного совмещения крышку устанавливают штатным крепежом. Прокладка должна оставаться ровной по всему периметру соединения. Такой порядок сборки позволяет восстановить штатное уплотнение вариаторного отсека после обслуживания и подготовить трансмиссионный узел к дальнейшей эксплуатации.
