Болты крепления задней звезды Delta с контршайбами

Болты крепления задней звезды Delta с контршайбами

Комплект служит для фиксации ведомой задней звезды в узле заднего колеса мопеда Delta. Это крепление работает непосредственно в цепном приводе: через установленную звезду усилие передаётся на колесо. Поэтому при ремонте трансмиссии важно оценивать состояние всего соединения — болтов, гаек, контршайб, самой звезды и посадочных отверстий.

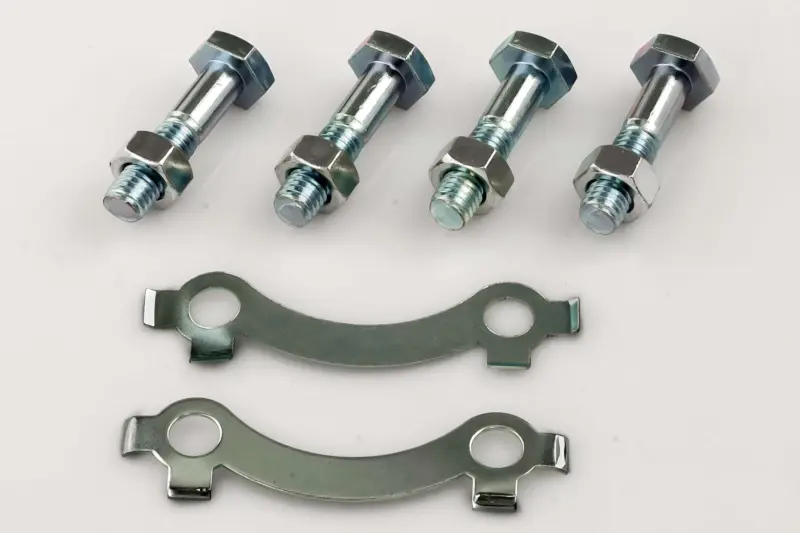

В комплект входят болты, гайки и контршайбы. После сборки лепестки контршайб отгибаются к граням крепежа в соответствии с конструкцией узла. Такая фиксация особенно актуальна, если прежние пластины погнуты, потеряны или уже не удерживают крепёж должным образом. Набор позволяет восстановить штатный принцип крепления без повторного использования повреждённых элементов.

Комплект предназначен прежде всего для мопедов Delta. Он также применяется на отдельных версиях китайских четырёхтактных мопедов Viper Delta, Musstang MT50Q-1, MT110Q-1, MT125Q-1 и Spark SP125C-1CF / SP125C-1CFN. При этом одной модели в перечне недостаточно для точного подбора: исполнение ступицы и крепления задней звезды может зависеть от конкретной модификации техники.

Когда стоит заменить крепёж

Новый набор потребуется при установке задней звезды, разборке колеса для обслуживания, восстановлении мопеда после потери штатных деталей или обнаружении повреждений старого крепежа. Проверка необходима при сорванной резьбе, погнутых контршайбах, отсутствии отдельных элементов, следах смещения звезды или заметной выработке в отверстиях.

Если часть болтов либо фиксирующих пластин повреждена, удобнее проверить и заменить соединение комплектом. Это помогает собрать узел с одинаковым способом фиксации во всех точках. Однако новый крепёж не устраняет износ самой звезды, ступицы или разбитых посадочных отверстий: такие детали нужно оценивать отдельно до начала сборки.

Подбор перед заказом

Сравните комплект со снятыми деталями вашего мопеда. Проверьте количество и расположение отверстий на звезде и ступице, длину болтов, диаметр и шаг резьбы, форму головок, гаек и контршайб. Особенно внимательно осмотрите посадочные места: отверстия не должны быть вытянутыми, разбитыми или иметь следы смещения установленной звезды.

Даже для мопедов с одинаковым обозначением модели возможны отличия в исполнении узла. Поэтому ориентируйтесь не только на марку техники, но и на фактическую конструкцию заднего колеса. Сверка со старым крепежом до покупки позволяет определить, соответствует ли набор конкретной ступице и звезде.

Установка и проверка узла

Перед монтажом очистите места соединения и убедитесь, что звезда правильно садится на ступицу без перекоса. Используйте все предусмотренные элементы набора, располагайте контршайбы в соответствии с устройством крепления и соблюдайте штатный порядок затяжки для вашей модели мопеда. После затяжки лепестки контршайб отгибаются к граням крепежа так, как предусмотрено конструкцией узла.

Во время сборки контролируйте положение звезды и равномерность её посадки. Крепёж не должен компенсировать перекос, деформированные детали или повреждённые отверстия. После установки следует убедиться, что все точки соединения собраны полностью, гайки зафиксированы, а звезда не имеет следов смещения относительно ступицы.

Этот комплект подходит для планового обслуживания цепного привода, замены задней ведомой звезды и восстановления крепления после ремонта заднего колеса. Он объединяет необходимые для соединения болты, гайки и контршайбы, а точное сравнение со снятыми деталями помогает подобрать крепёж без лишних доработок узла.
