Якорь для дрели 1070 SVET

Якорь для дрели 1070 SVET

Якорь предназначен для ремонта дрели 1070 SVET и замены штатной вращающейся части электродвигателя. Во время работы этот узел взаимодействует со щётками через коллектор, принимает участие в преобразовании электрической энергии во вращение и передаёт его дальше по механизму инструмента. Деталь используют при восстановлении дрели, если прежний якорь повреждён, изношен или по результатам диагностики требует замены.

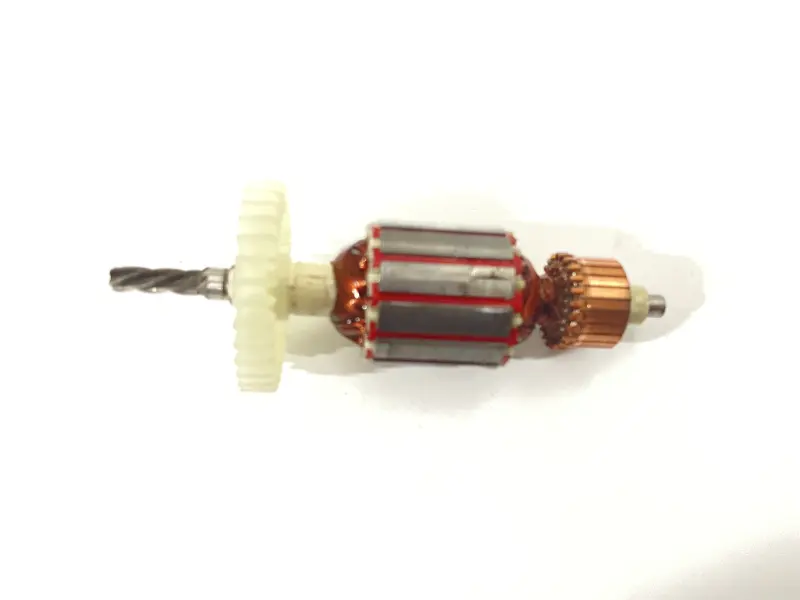

Конструкция включает вал, коллектор, пакет якоря, обмотки и приводную шестерню. Все эти элементы образуют сборный ротор, который устанавливается внутрь двигателя и работает совместно со статором, щётками, подшипниками и редуктором. Для правильной установки недостаточно ориентироваться только на внешнее сходство: у похожих якорей могут различаться длина, диаметры посадок, положение коллектора и исполнение приводной части.

Подбор по размерам и конструкции

Перед заказом сравните запчасть со снятым узлом по всем доступным параметрам. Для этого якоря указаны следующие размерные обозначения: общая длина L — 146, L1 — 112, L2 — 45, D1 — 7/8 и D2 — 36. Поскольку обозначения приведены без расшифровки единиц и контрольных точек измерения, сопоставляйте их именно с соответствующими замерами прежней детали. Одновременно проверьте длину вала и пакета, диаметры посадочных участков, размер и расположение коллектора.

Отдельного внимания требует приводная шестерня. Сравните её форму, положение на валу и соответствие ответной шестерне редуктора. Также убедитесь, что посадочные места подходят к имеющимся подшипникам, а расположение элементов позволяет собрать якорь внутри корпуса двигателя без перекоса и механического контакта с соседними деталями. Полное совпадение конструкции особенно важно, если дрель ранее ремонтировалась, старый узел был демонтирован давно или модель инструмента указана только цифрами.

Несоответствие даже одного значимого параметра может помешать сборке: вал не войдёт в посадочное место, шестерни не совпадут по положению, коллектор окажется смещён относительно щёток либо ротор не разместится в корпусе. Поэтому подбирайте запчасть по совокупности признаков — назначению для дрели 1070 SVET, размерам, посадкам, коллектору и исполнению привода.

Подготовка к установке

До сборки очистите внутреннюю часть дрели от пыли и загрязнений. Проверьте состояние щёток: они должны нормально перемещаться в щёткодержателях и контактировать с коллектором. Осмотрите подшипники, статор, посадочные места, а также зубья ответной шестерни. Если сопряжённые детали заметно изношены или повреждены, это необходимо учесть до установки нового якоря, чтобы не собирать двигатель с неисправными элементами.

При монтаже размещайте ротор аккуратно, не повреждая обмотки и коллектор. Следите за правильной посадкой подшипников, свободным расположением вала и зацеплением приводной шестерни с редуктором. После сборки убедитесь, что механизм установлен без перекоса и ничто не препятствует вращению. Такой порядок подбора и монтажа помогает восстановить штатную компоновку двигателя и вернуть дрель в рабочее состояние без попыток приспособить внешне похожую, но неподходящую деталь.
