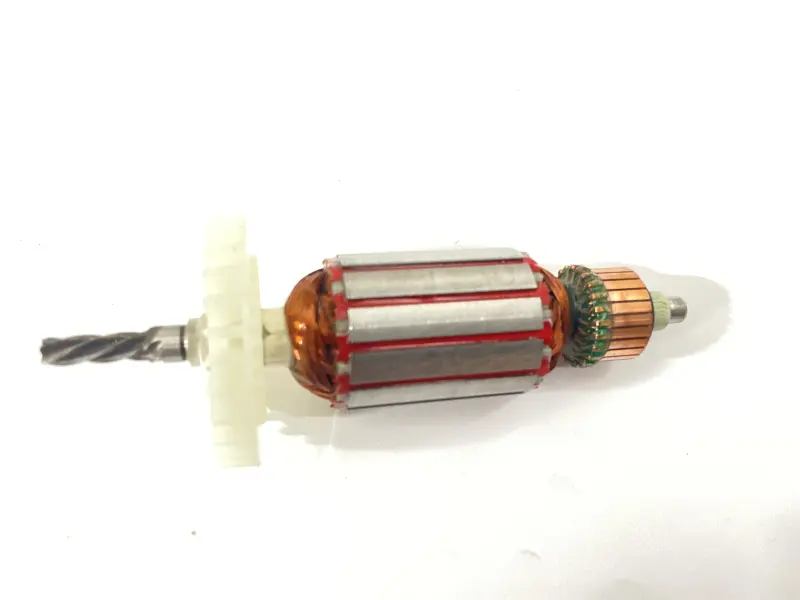

Якорь для дрели 1450 SVET

Якорь для дрели 1450 SVET

Якорь предназначен для ремонта дрели 1450 SVET и устанавливается в коллекторный двигатель инструмента. Это вращающаяся часть двигателя, которая передаёт вращение к механической части дрели. Деталь используют для замены штатного якоря при износе коллектора, неисправности обмоток, повреждении вала или последствиях перегрева. Для правильной установки конструкция и все контрольные размеры нового якоря должны точно совпадать с параметрами снятой детали.

Замена якоря позволяет восстановить двигатель без приобретения нового инструмента, если причина неисправности действительно находится в этом узле. Перед заказом рекомендуем осмотреть старую деталь и проверить состояние соседних компонентов. Искрение, потеря мощности, перегрев и нестабильная работа могут быть связаны не только с якорем, но и со щётками, коллектором, посадочными местами или сопрягаемыми деталями. Предварительная диагностика помогает определить необходимый объём ремонта и не заменять исправные элементы.

Контрольные параметры

• назначение — дрель 1450 SVET;
• общая длина L — 135 мм;
• длина L1 — 100 мм;
• длина L2 — 30 мм;
• диаметр D — 19,5 мм;
• диаметр D1 — 6/7 мм;
• диаметр D2 — 32,5 мм;
• направление резьбы — левое.

При подборе последовательно сравните общую длину, отдельные участки вала, диаметры посадок, расположение рабочих частей и исполнение хвостовой части. Отдельное внимание уделите левой резьбе: деталь с другим направлением резьбы не является подходящей заменой. Совпадения модели дрели или внешнего вида недостаточно, поскольку у похожих модификаций могут различаться длина ротора, посадочные диаметры и конфигурация вала.

Сравнивать параметры удобнее со снятым якорем после разборки инструмента. Измерьте соответствующие участки детали и убедитесь, что значения L, L1, L2, D, D1 и D2 совпадают. Также проверьте взаимное расположение посадочных и рабочих поверхностей. Такой подбор особенно важен для узла, который должен свободно устанавливаться в штатные места и правильно соединяться с механической частью дрели.

Подготовка и установка

Перед монтажом очистите внутреннюю часть инструмента от пыли и загрязнений. Осмотрите щётки, коллектор, посадочные места и сопрягаемые элементы. Повреждённые или сильно изношенные соседние детали могут мешать нормальной работе нового якоря, поэтому их состояние следует оценить до окончательной сборки.

Устанавливайте якорь без перекоса и чрезмерного усилия. Он должен свободно занять штатные посадочные места, а вал и резьбовая часть — корректно соединиться с соответствующими элементами механизма. Если деталь не входит на место или соединение не собирается, повторно проверьте размеры, расположение участков вала и направление резьбы. Не следует подгонять якорь с несовпадающими параметрами: это может затруднить сборку и помешать правильной работе дрели.

После установки убедитесь, что вращению ничего не препятствует, затем завершите сборку инструмента. Первую проверку выполняйте без нагрузки, наблюдая за работой двигателя. Якорь подходит для ремонта дрели 1450 SVET только при полном совпадении конструкции, всех указанных размеров и левого направления резьбы со штатной деталью.
