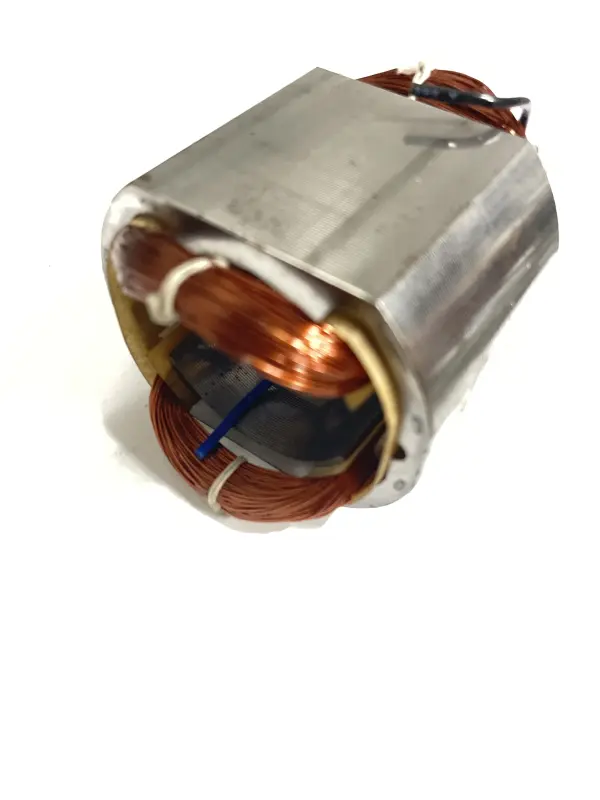

Статор для болгарки Крафт/Ферм 125, L=73 мм, SVET

Статор для болгарки Крафт/Ферм 125 SVET

Статор SVET предназначен для ремонта угловых шлифовальных машин Крафт/Ферм под диск 125 мм. Это неподвижная часть электродвигателя с обмоткой и металлическим пакетом. Во время работы она создаёт магнитное поле, необходимое для вращения якоря. Замену выполняют при неисправности штатного статора: если болгарка теряет мощность, нестабильно работает под нагрузкой, появляется запах перегретой обмотки либо при осмотре обнаруживается повреждение изоляции.

Запчасть рассчитана на определённую компоновку двигателя. Указание на диск 125 мм обозначает серию применения, но не гарантирует совместимость с каждой болгаркой такого типоразмера. Перед заказом снимите старый статор и внимательно сопоставьте обе детали. Проверить нужно форму и длину металлического пакета, посадочные диаметры, расположение выводов, положение крепёжных мест и посадку узла в корпусе. Одновременная сверка геометрии и размеров снижает риск выбора внешне похожей детали, которая не устанавливается в конкретный инструмент.

Размеры для подбора

• L — 73 мм;
• L1 — 45 мм;
• D — 39 мм;
• D1 — 48 мм;
• D2 — 61 мм.

Используйте эти значения как контрольные ориентиры при сравнении со снятым узлом. Измерять следует сам статор после разборки болгарки, поскольку размеры корпуса не позволяют точно определить параметры установленной детали. Сопоставляйте все пять значений, а не только общую длину или один диаметр. Если старый узел деформирован из-за перегрева либо частично разрушен, уделите особое внимание посадочным диаметрам, длине пакета и положению креплений. Также сравните направление и место выхода проводов, чтобы при сборке их можно было уложить штатным образом.

Перед установкой очистите посадочное место от пыли, загрязнений и остатков повреждённой изоляции. Статор должен размещаться в корпусе без перекоса и доработки посадочного места. Не следует устанавливать деталь, если её геометрия, крепления или выводы отличаются от снятого узла: совпадение назначения и диаметра диска в таком случае недостаточно.

Замена статора относится к ремонту моторной части УШМ, поэтому одновременно проверьте якорь, щётки, щеткодержатели, провода и клеммы. Новый статор заменяет неисправный узел, но не устраняет повреждения остальных деталей двигателя. При дефекте якоря, износе щёток или нарушении контактов работа инструмента после сборки может остаться нестабильной. Такая комплексная проверка помогает не оставлять внутри болгарки неисправность, способную повлиять на результат ремонта.

Установка

При монтаже следите, чтобы обмотка и изоляция не получили механических повреждений. Провода укладывайте без натяжения, перегибов и защемления между частями корпуса. После сборки убедитесь, что они не попадают в зону подвижных деталей и не мешают правильной установке остальных узлов. Клеммы должны быть подключены в соответствии с расположением проводов на снятой детали.

До окончания ремонта сохраняйте старый статор: он служит удобным образцом для проверки длины, диаметров, формы пакета, расположения выводов и крепёжных точек. Для выбора этой запчасти ориентируйтесь одновременно на применение Крафт/Ферм 125, приведённые размеры и фактическую конструкцию снятого узла. При полном совпадении этих параметров статор подходит для замены неисправной детали и восстановления моторной части болгарки.
