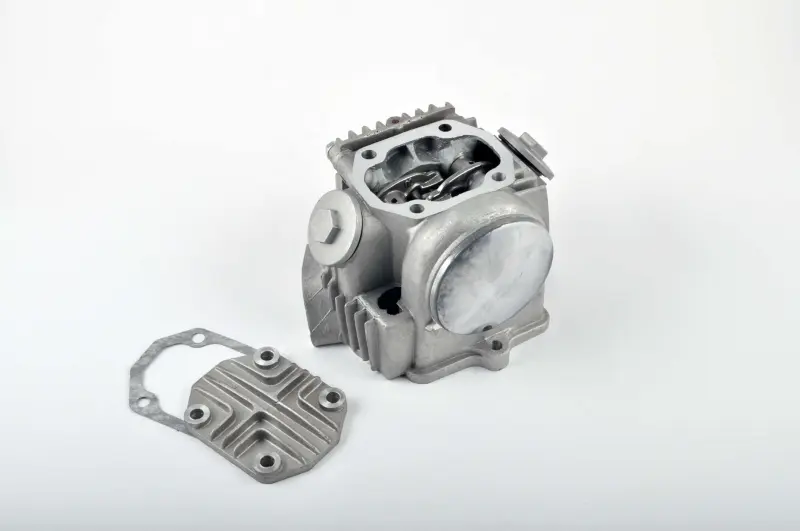

Головка цилиндра Delta 70 Ø47 в сборе KTO

Головка цилиндра Delta 70 Ø47 в сборе KTO

Головка цилиндра KTO предназначена для четырехтактных мопедов семейства Delta с двигателем 70 см³ и посадочным параметром Ø47. Деталь устанавливается в верхней части цилиндра, закрывает камеру сгорания и служит основой для размещения клапанного механизма. Исполнение в сборе подходит для ремонта двигателя, когда восстановление старой головки нецелесообразно из-за повреждения корпуса, плоскости прилегания, седел или направляющих клапанов.

Головка участвует в герметизации цилиндра, работе впускного и выпускного клапанов, формировании компрессии и отводе тепла от зоны сгорания. Корпус имеет наружные ребра охлаждения, верхнюю полость клапанного механизма и боковые сервисные крышки. Такая компоновка характерна для горизонтальных четырехтактных двигателей мопедов Delta. Съемная верхняя крышка обеспечивает доступ к клапанному механизму при установке, регулировке и дальнейшем обслуживании.

Совместимость и подбор

Для этой модели подтверждены применение на Delta, совместимость с JH70 и Viper Delta, объем двигателя 70 см³ и размер Ø47. Одного совпадения по названию мопеда недостаточно: на технике одной серии могут встречаться разные модификации двигателя. Перед заказом необходимо сопоставить новую головку со снятой деталью по типу четырехтактного мотора, посадочному размеру, расположению шпилек, форме каналов, конфигурации крышек и точкам крепления впускной и выпускной частей.

• Тип детали: головка цилиндра для двигателя мопеда.
• Применение: четырехтактные модели семейства Delta.
• Подтвержденные модели: JH70 и Viper Delta.
• Заявленный объем двигателя: 70 см³.
• Посадочный параметр: Ø47.
• Исполнение: в сборе.

Обозначения 70 и 72 см³ нередко используются продавцами для близких конфигураций горизонтальных мопедных двигателей, однако выбирать головку только по указанному объему нельзя. Определяющими остаются фактическая модификация двигателя и геометрия соединения с цилиндром. Если старый мотор ранее ремонтировался или на него устанавливалась другая цилиндро-поршневая группа, особенно тщательно проверяют диаметр сопряжения и взаимное положение всех отверстий.

Когда требуется замена

Проверка головки нужна при снижении компрессии, нарушении герметичности камеры сгорания, повреждении посадочной плоскости, трещинах, износе клапанных седел или направляющих. Причина подобных симптомов не всегда ограничивается одной деталью, поэтому до установки оценивают состояние цилиндра, поршневой группы, клапанного механизма и резьбовых соединений. Это помогает устранить исходную неисправность и избежать повторной разборки двигателя.

Подготовка к установке

Монтаж выполняют на очищенную и проверенную плоскость цилиндра с подходящими прокладками. До сборки сопоставляют масляные каналы и крепежные отверстия, проверяют свободное движение деталей клапанного механизма. После установки выставляют фазы газораспределения и регулируют клапанные зазоры в соответствии с требованиями конкретного двигателя. Крепеж затягивают равномерно в установленной для мотора последовательности, без произвольного увеличения усилия.

После первого запуска контролируют отсутствие утечек, постороннего шума и перегрева, а также стабильность работы двигателя. Головка KTO подойдет для планового восстановления Delta 70 Ø47 и подтвержденных модификаций JH70 или Viper Delta при полном совпадении посадочных и конструктивных параметров со штатной деталью.
