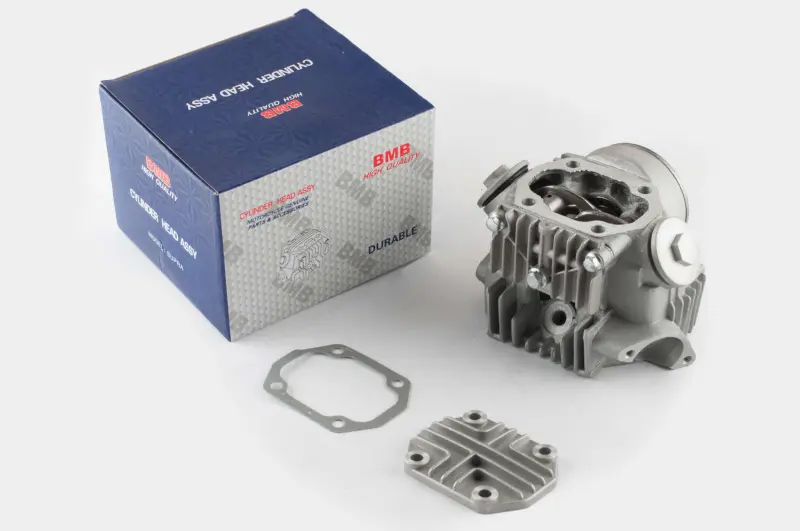

Головка цилиндра Delta 70 Ø47 в сборе BMB

Головка цилиндра BMB для Delta 70 Ø47

Головка цилиндра в сборе предназначена для четырехтактных мопедов семейства Delta с двигателем объемом 70 см³ и цилиндром диаметром 47 мм. Она устанавливается в верхней части цилиндро-поршневой группы, закрывает цилиндр и образует верхнюю часть камеры сгорания. В корпусе головки размещаются детали газораспределительного механизма, отвечающие за своевременный впуск смеси и выпуск отработавших газов.

Модель рассчитана на конфигурацию Ø47 и заявлена для JH70 и Viper Delta. Диаметр здесь служит одним из главных параметров подбора: головка должна соответствовать установленному цилиндру, поршневой группе и конструкции конкретного двигателя. Одного сходства внешней формы недостаточно, поскольку у похожих моторов могут различаться посадочные отверстия, расположение каналов, крепление впускного патрубка и выпускной системы, крышки и детали привода газораспределения.

Назначение и особенности конструкции

Головка объединяет несколько важных зон двигателя: камеру сгорания, впускной и выпускной каналы, места установки клапанного механизма и поверхности соединения с цилиндром. Ребристый корпус увеличивает площадь теплоотдачи и помогает отводить тепло во время работы мотора. Исполнение в сборе удобно при комплексной замене головки, когда восстановление изношенного корпуса, седел, направляющих или связанных деталей нецелесообразно.

Замена может потребоваться после перегрева, появления трещин, повреждения привалочной плоскости, износа седел либо направляющих клапанов. Такие неисправности способны нарушить герметичность камеры сгорания, ухудшить компрессию, затруднить запуск и сделать работу двигателя нестабильной. Перед решением о замене полезно провести диагностику: проверить компрессию, состояние клапанного механизма, плоскость сопряжения и отсутствие повреждений резьбовых участков.

Что проверить при выборе

• Тип техники: китайский четырехтактный мопед семейства Delta; среди заявленных моделей — JH70 и Viper Delta.
• Конфигурация двигателя: объем 70 см³ и диаметр цилиндра 47 мм.
• Посадочные точки: расположение шпилек, отверстий, каналов и привалочных поверхностей должно совпадать со снятой головкой и цилиндром.
• Подключение систем: сравните крепление впускного патрубка, выпускной трубы, крышек и элементов привода газораспределения.
• Исполнение: обозначение «в сборе» не отменяет проверки фактического состава поставки и деталей, которые понадобятся для монтажа.

Рекомендации по установке

Монтаж выполняют на остывшем и очищенном двигателе. Привалочные поверхности цилиндра и головки должны быть ровными, чистыми и без остатков старого уплотнения. До окончательной сборки проверяют состояние шпилек и резьбы, свободное прохождение предусмотренных каналов, положение механизма газораспределения и совпадение установочных меток. Тип прокладки, порядок затяжки крепежа, момент затяжки и клапанные зазоры выбирают по требованиям конкретного двигателя.

После установки необходимо вручную провернуть коленчатый вал и убедиться, что механизм движется свободно, а фазы выставлены правильно. Первый запуск проводят с контролем посторонних шумов, герметичности соединения и работы двигателя на разных режимах. Точная проверка Ø47, посадочных мест и конфигурации мотора до покупки помогает избежать несовместимости и получить надежную основу для восстановления двигателя Delta 70.
