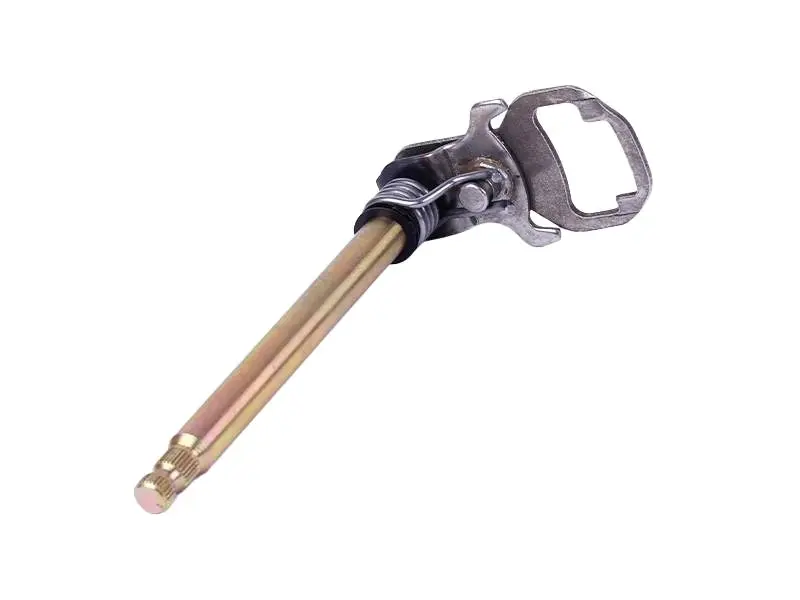

Вал переключения передач 4T CG300 FLD

Вал переключения передач 4T CG300 FLD

Вал предназначен для ремонта механизма переключения передач мотоциклетного двигателя 4T CG300 в исполнении FLD. Он связывает наружный рычаг с внутренним механизмом коробки передач и передаёт усилие от ноги водителя к узлу выбора следующей передачи. Деталь устанавливают вместо штатного вала при подтверждённом износе, деформации или механическом повреждении.

В конструкции предусмотрена наружная шлицевая часть, на которую устанавливается рычаг переключения, и рабочая часть, взаимодействующая с механизмом выбора передач. Для нормальной работы шлицы должны надёжно сопрягаться с рычагом, а вал — правильно располагаться в посадочных местах картера и занимать предусмотренное положение внутри механизма. Несоответствие даже одного из участков может повлиять на ход рычага и работу всего узла.

Когда требуется проверка вала

Диагностика необходима, если у рычага появился заметный люфт, передачи стали включаться с затруднением, педаль не полностью возвращается после переключения или рычаг срывается на шлицах. Основанием для замены также служат обнаруженные при разборке следы деформации, повреждения либо износа самого вала. При этом перечисленные признаки не всегда связаны только с этой деталью, поэтому решение о замене лучше принимать после осмотра всего механизма.

Одновременно с валом следует проверить наружный рычаг, возвратный механизм, фиксатор, элементы выбора передач и состояние всех сопряжений. Такой осмотр помогает точно определить причину нарушения работы и не ограничиваться заменой исправной детали. Если повреждение или износ вала подтверждены, его замена позволяет восстановить правильную передачу движения от педали к внутреннему механизму коробки передач.

Как правильно подобрать деталь

Этот вал выбирают для двигателя с обозначением 4T CG300 и исполнением FLD. Перед заказом необходимо сопоставить обозначение ремонтируемого двигателя и его исполнение. Если узел уже разобран, новую деталь следует внимательно сравнить со снятой: проверить общую длину и форму вала, расположение рабочих элементов, тип и состояние шлицев, конфигурацию посадочных участков и все точки сопряжения.

Сравнение особенно важно, поскольку вал должен одновременно подходить к наружному рычагу, посадочным местам картера и внутренним элементам механизма выбора передач. Подгибать деталь, дорабатывать шлицы или пытаться компенсировать несовпадение установкой рычага с усилием нельзя. Такие действия способны нарушить работу переключения и ускорить износ сопряжённых компонентов. При обнаружении различий следует продолжить подбор подходящего исполнения, а не изменять геометрию запчасти.

Установка и проверка после сборки

Замену обычно выполняют при разборке соответствующей части двигателя. До установки нужно очистить посадочные места и сопрягаемые поверхности, затем оценить состояние рычага и смежных деталей механизма. Вал устанавливают в правильном положении без принудительной подгонки, контролируя его размещение в картере и соединение с рабочими элементами узла.

После сборки необходимо вручную проверить ход рычага, его возвращение и корректность выбора передач до начала эксплуатации. Рычаг должен надёжно удерживаться на шлицевом участке, а движение — передаваться механизму без срыва и принудительного усилия. Предварительная проверка позволяет убедиться, что вал установлен правильно, сопряжения собраны без перекосов, а механизм готов к дальнейшей работе.
