Вал направляющий вилок КПП CG250 AMG

Вал направляющий вилок КПП CG250 AMG

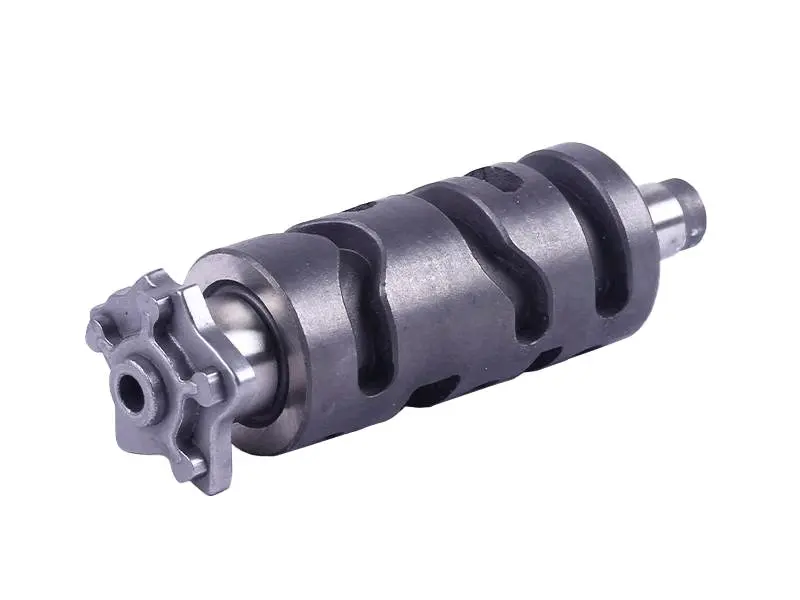

Направляющий вал AMG предназначен для механизма переключения передач в коробке с обозначением CG250. Он работает совместно с вилками переключения и направляет их при выборе нужной передачи. Профилированная рабочая часть имеет пазы, по которым перемещаются вилки. От формы и состояния этих пазов зависит согласованность движения деталей механизма и соответствие положения вилок выбранной передаче.

Деталь устанавливается внутри картера КПП. Для доступа к ней требуется разборка трансмиссионного узла, поэтому вал обычно заменяют в ходе ремонта коробки передач. Поводом для замены служат повреждения направляющих пазов, деформация, заметная выработка рабочих поверхностей либо неудовлетворительное состояние посадочных участков. Новый вал также нужен, если при диагностике установлено, что вилки движутся с затруднением или их перемещение не соответствует положению механизма выбора передач.

Конструкция и назначение

Фигурный вал объединяет направляющие канавки и посадочные участки на концах. Канавки задают траекторию вилок, а исполнение торцевых частей определяет установку детали в картере. Такая конструкция требует точного подбора: для нормальной работы механизма должны совпадать не только обозначение коробки, но и конфигурация самого вала, расположение профилированных пазов и форма его посадочных частей.

Эта деталь предназначена для замены штатного направляющего вала в КПП соответствующей конфигурации. Она подходит для ремонта механизма переключения, когда дальнейшее использование старого элемента невозможно из-за износа, повреждений или деформации. Замена позволяет восстановить предусмотренную траекторию перемещения вилок при условии исправности остальных сопрягаемых деталей и правильной сборки коробки.

Как подобрать вал

Перед покупкой проверьте обозначение CG250 по данным своей техники и обязательно сопоставьте деталь со снятым валом. Сравните общую форму, количество, расположение и профиль направляющих пазов, исполнение обоих концов, посадочные участки и способ размещения внутри картера. Эти особенности важнее одного лишь рабочего объёма двигателя, поскольку коробки передач и механизмы переключения могут иметь разное исполнение.

Если КПП уже разобрана, одновременно осмотрите вилки переключения, сопрягаемые элементы механизма выбора передач и посадочные места в картере. Такая проверка помогает определить, ограничивается ли ремонт заменой вала или внимание требуется и другим деталям узла. Установка нового элемента при повреждённых вилках либо проблемах с посадочными местами сама по себе не устраняет причину неправильной работы механизма.

Установка и проверка

Монтаж выполняют при разобранной коробке передач с соблюдением порядка сборки, предусмотренного для конкретной модели мотоцикла. Вал необходимо правильно расположить относительно вилок и механизма выбора передач, сохранив предусмотренное взаимодействие направляющих пазов с сопрягаемыми элементами. Перед окончательной сборкой следует убедиться, что посадочные участки установлены корректно, а детали механизма не имеют препятствий для движения.

После установки проверьте переключение вручную: вилки должны свободно проходить по направляющим пазам, а их положение — последовательно изменяться вместе с механизмом выбора передач. Контроль до закрытия картера позволяет своевременно обнаружить затруднённое перемещение или ошибку сборки. Вал направляющий вилок КПП CG250 AMG предназначен для ремонта трансмиссии мотоцикла, в которой требуется деталь именно такой конфигурации.
