Ручной тормоз цепи с натяжителем CANFLY для Goodluck GL4500/5200, косой

Ручной тормоз цепи CANFLY для Goodluck GL4500/5200

Узел предназначен для бензопил Goodluck GL4500 и GL5200 и поставляется в сборе с натяжителем цепи. Это косое исполнение боковой тормозной части: оно объединяет рычаг ручного управления, корпус со стороны сцепления и механизм, который задает положение направляющей шины при регулировке натяжения. Такая компоновка нужна при ремонте, когда требуется восстановить работу тормоза и штатную регулировку цепи одной согласованной деталью, а прежняя крышка, рычаг или натяжитель повреждены.

Назначение и работа

Ручной тормоз действует через передний защитный рычаг бензопилы. При включении механизм останавливает движение цепи, а при возврате рычага освобождает привод для дальнейшей работы. Натяжитель в составе узла взаимодействует с регулировочным отверстием направляющей шины: при вращении регулировочного винта шина смещается, что позволяет убрать провисание цепи перед окончательной затяжкой крепления. Поэтому состояние тормозной части, посадки крышки и натяжителя проверяют вместе — перекос или износ одного из этих участков мешает нормальной сборке.

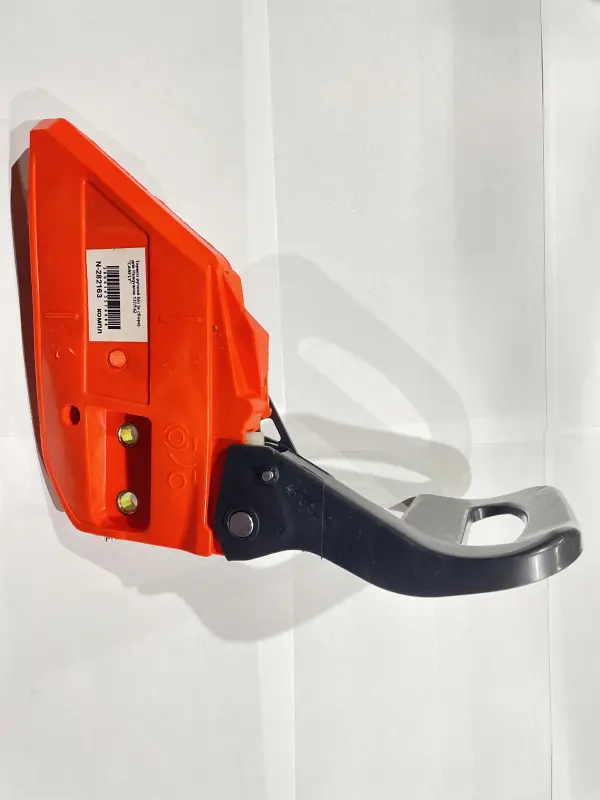

Внешнее исполнение детали включает оранжевую боковую часть и черный изогнутый рычаг. Форму рычага, контур корпуса, расположение крепежных точек и натяжителя следует сопоставить со снятым узлом. Для моделей семейства 4500/5200 встречаются прямые и косые варианты, поэтому совпадения только по цифрам модели недостаточно: предлагаемая версия относится именно к косому типу.

Что проверить перед выбором

• полное обозначение бензопилы — Goodluck GL4500 или GL5200;
• косую геометрию корпуса и изгиб рычага, а не прямое исполнение;
• расположение отверстий и посадочных участков относительно шпилек на корпусе пилы;
• положение натяжителя и соответствие его пальца регулировочному отверстию шины;
• стыковку рычага с передним защитным ограждением и свободный ход механизма в обоих положениях.

Если на пиле уже меняли боковую крышку, шину либо отдельные детали тормоза, ориентироваться нужно по фактической компоновке установленного узла. Перед заказом полезно снять старую часть и сравнить ее с косым вариантом по контуру, точкам крепления и расположению регулировочного винта. Размеры, шаг цепи и параметры шины по названию этой детали не определяются и подбираются отдельно.

Установка и проверка после ремонта

Монтаж выполняют при остановленном и остывшем двигателе. Перед снятием и установкой боковой части тормоз переводят в отпущенное положение: при включенном механизме крышка может не сесть на место из-за положения тормозной ленты относительно барабана сцепления. Цепь имеет острые режущие звенья, поэтому при работе с шиной и цепью используют плотные защитные перчатки.

При сборке направляющую шину устанавливают на шпильки, цепь укладывают на ведущую звездочку и в паз шины, затем совмещают палец натяжителя с регулировочным отверстием. Крепеж сначала подтягивают от руки, чтобы шина сохраняла возможность смещения. Натяжение регулируют с приподнятым носком шины, после чего крепление затягивают окончательно. Цепь должна двигаться по шине плавно от руки и не провисать снизу; после первых минут работы ее натяжение проверяют повторно.

До запуска необходимо убедиться, что корпус установлен без перекоса, тормоз включается и отпускается рычагом, а цепь остается неподвижной при срабатывании механизма. Если рычаг заедает, крышка не прилегает, натяжитель не попадает в отверстие шины или тормоз не удерживает цепь, пилу не используют до устранения причины. CANFLY в косом исполнении подходит для восстановления узла на совместимых Goodluck GL4500/5200 при подтвержденном совпадении конструкции.
