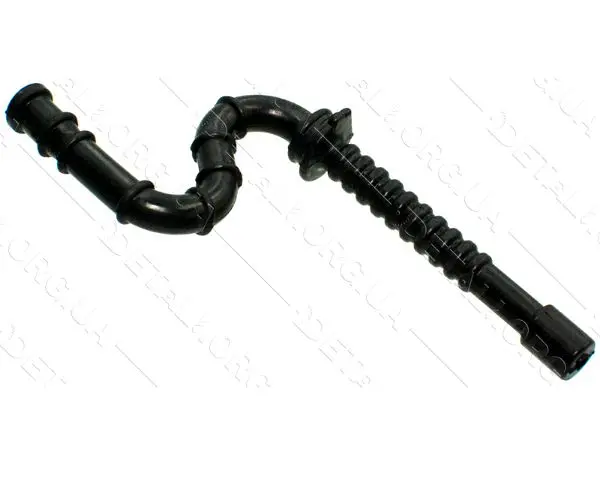

Топливный шланг BEST для бензопилы STIHL MS 240

Топливный шланг BEST для бензопилы STIHL MS 240

Формованный шланг предназначен для топливной системы бензопилы серии STIHL MS 240. Он прокладывает путь бензина от топливозаборного фильтра в баке к штуцеру карбюратора. Деталь проходит через отверстие корпуса бака, фиксируется встроенным фланцем и соединяет внутреннюю часть топливной магистрали с карбюратором. Заданная форма с несколькими изгибами соответствует тесной компоновке пилы и помогает разместить шланг без резких заломов.

Назначение в топливной системе

Во время работы двигателя карбюратор получает топливо через этот шланг. Поэтому плотность посадки на штуцерах и герметичность участка от бака до карбюратора напрямую влияют на равномерность подачи бензина. Трещина, неплотное соединение или повреждение стенки могут сопровождаться утечкой и подсосом воздуха. В результате двигатель способен нестабильно работать на холостом ходу, а регулировка карбюратора не устраняет причину до восстановления герметичности магистрали.

Шланг относится именно к линии забора топлива. Его не следует путать с импульсным каналом, вентиляцией бака или масляным шлангом системы смазки цепи: эти детали выполняют другие задачи и имеют иную прокладку. Топливозаборный фильтр устанавливается внутри бака на конце шланга и при обслуживании проверяется отдельно. Если подача топлива нарушена, состояние шланга, фильтра и бака оценивают вместе, чтобы не оставить загрязнение или вторую неисправность.

Особенности конструкции

• Формованные изгибы задают положение магистрали в корпусе MS 240 и уменьшают риск пережатия при правильной установке.
• Встроенный фланец служит упором при посадке шланга в отверстие корпуса бака и помогает зафиксировать проходной участок в предусмотренном положении.
• Ребристый гибкий участок позволяет шлангу работать в ограниченном пространстве между баком и карбюратором без резкого перегиба.
• Готовые присоединительные концы рассчитаны на подключение к топливозаборному фильтру и штуцеру карбюратора без самостоятельного формирования трассы из прямой трубки.

Как правильно подобрать

Основной ориентир — бензопила STIHL серии MS 240 и совпадение исполнения с демонтированной деталью. Внутри одной серии встречаются разные варианты топливных шлангов, поэтому одного обозначения модели недостаточно. Перед выбором сравните общую конфигурацию, количество и направление изгибов, расположение фланца, длину участков по обе стороны от него, форму концов и место подключения к карбюратору. Если известны точная модификация и год выпуска пилы, учитывайте их при сопоставлении.

• Убедитесь, что нужна магистраль от бака к карбюратору, а не внешне похожий шланг другого назначения.
• Сопоставьте расположение проходного фланца относительно изгибов и ребристой части.
• Проверьте, что после укладки оба конца достигают своих точек подключения без натяжения.
• Не выбирайте деталь только по приблизительному диаметру: для формованного шланга важна вся геометрия.

Замена и установка

Поводом для замены служат растрескивание, потеря гибкости, мокрые следы топлива, ослабленная посадка на штуцере либо повреждение при разборке. Перед работой бак опорожняют, затем отсоединяют шланг от карбюратора и топливозаборного фильтра. Старую деталь извлекают из корпуса, а новую проводят через отверстие бака и ориентируют так, чтобы фланец полностью сел у предусмотренного упора. Шланг нельзя чрезмерно растягивать, перекручивать или проталкивать инструментом, способным повредить его стенку.

После подключения фильтра и карбюратора проверьте свободную укладку магистрали, отсутствие пережатия соседними деталями и плотную посадку обоих концов. До запуска необходимо исключить подтекание топлива. Если обслуживание связано с разборкой карбюраторного отсека или состояние вентиляции бака вызывает сомнения, рационально провести проверку всей топливной системы. Такой подход помогает устранить исходную причину нестабильной подачи бензина, а не только заменить заметно поврежденную деталь.
