Распредвал ГРМ Activ/Delta 125 со звездой JING

Распредвал ГРМ Activ/Delta 125 со звездой JING

Деталь предназначена для ремонта газораспределительного механизма двигателей исполнения Activ/Delta 125. Распределительный вал задает последовательность работы клапанов: его кулачки воздействуют на клапанный механизм, обеспечивая открытие впускного и выпускного клапанов в нужные моменты цикла. От профиля кулачков, положения вала относительно коленвала и состояния сопряженных деталей зависят правильность фаз газораспределения, наполнение цилиндра и отвод отработавших газов.

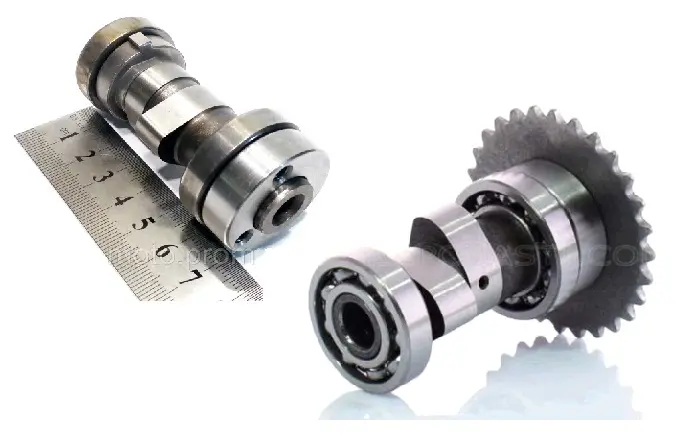

В комплект входит зубчатая звезда привода ГРМ. Она передает вращение от цепи к распределительному валу и позволяет устанавливать связанные детали в рамках одного ремонта. Конструкция вала включает два кулачка и две опоры с шариковыми подшипниками. Такое исполнение необходимо сопоставлять с демонтированным распредвалом и устройством головки цилиндра: одно обозначение модели мопеда не исключает различий между двигателями и их модификациями.

Конструкция и назначение

• Тип детали: распределительный вал клапанного механизма.
• Применение: двигатели мопедов семейства Activ/Delta 125 в соответствующем исполнении.
• Комплектация: распредвал и звезда привода ГРМ.
• Видимые конструктивные элементы: два кулачка, две подшипниковые опоры и посадочная часть под звезду.
• Обозначение исполнения: JING.

Как проверить соответствие детали

Перед заказом сравните новый распредвал со снятой деталью. Основными ориентирами служат общая длина, диаметры и расположение опор, ширина подшипников, форма и взаимное положение кулачков, посадка звезды, количество ее зубьев, расположение крепежных отверстий и меток фаз. Следует также сверить конструкцию головки цилиндра, привод ГРМ и обозначение двигателя. Если старый вал отличается хотя бы по одной посадочной поверхности или положению звезды, устанавливать деталь без дополнительной проверки нельзя.

Распредвал заменяют при заметной выработке кулачков, повреждении опорных поверхностей, нарушении геометрии, заедании, люфте подшипников либо после повреждения привода, способного нарушить фазы. Поводом для диагностики клапанного механизма могут быть посторонний механический шум в головке цилиндра, нестабильная работа двигателя, потеря тяги или невозможность правильно отрегулировать клапанные зазоры. Эти признаки не указывают только на распредвал, поэтому перед ремонтом проверяют также коромысла, клапаны, цепь, натяжитель, звезды и состояние посадочных мест.

Установка и контроль после ремонта

Монтаж выполняют на чистой головке цилиндра после проверки каналов подачи масла и всех контактирующих деталей. Изношенные коромысла, поврежденные посадочные места или неисправный привод могут ускорить износ нового вала. Кулачки, опорные поверхности и подшипники перед сборкой смазывают способом, предусмотренным ремонтной инструкцией конкретного двигателя.

Коленвал и распредвал устанавливают строго по штатным меткам фаз, а натяжение цепи и клапанные зазоры регулируют по данным для конкретной модификации. Универсальные значения момента затяжки или зазоров применять не следует. До первого запуска коленвал проворачивают вручную, убеждаясь в свободном ходе механизма, совпадении меток после полного цикла и отсутствии контакта клапанов с поршнем. После запуска контролируют подачу масла к головке цилиндра, равномерность работы и отсутствие нехарактерного шума.

Этот комплект подходит для планового ремонта или восстановления ГРМ Activ/Delta 125, когда конфигурация старого распредвала и звезды полностью совпадает. Тщательное сравнение посадок и правильная установка фаз помогают вернуть согласованную работу клапанного механизма без случайного смешивания деталей разных модификаций.
