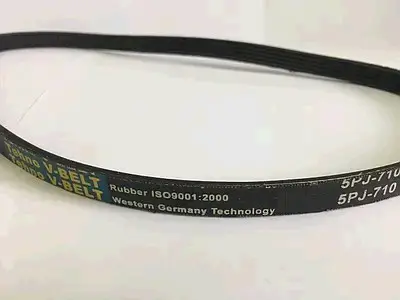

Ремень поликлиновой для электроинструмента 5PJ710

Поликлиновой ремень 5PJ710 для привода электроинструмента

Ремень предназначен для передачи вращения между шкивами в ременном приводе электроинструмента и другой техники, конструкция которой рассчитана на типоразмер 5PJ710. На внутренней стороне расположены пять продольных клиновидных ребер: они входят в соответствующие канавки шкива и создают контакт по нескольким дорожкам. Такая схема позволяет передавать усилие без зубчатого зацепления, сохраняя компактную компоновку привода.

Обозначение содержит основные параметры подбора: 5PJ указывает на пять ребер профиля PJ, а 710 — на расчетную длину 710 мм. Это именно поликлиновой, а не зубчатый и не одиночный клиновой ремень. Совпадение только длины недостаточно: профиль, количество ребер и конфигурация шкивов также должны соответствовать.

Основные параметры выбора

• Тип: поликлиновой приводной ремень.
• Профиль: PJ с продольными клиновидными ребрами.
• Количество ребер: 5.
• Расчетная длина: 710 мм.
• Назначение: передача вращения между согласованными шкивами ременного привода.

Перед заказом сверьте обозначение старого ремня и требования инструкции к технике. Если надпись стерлась, сравните профиль канавок, число используемых дорожек, схему прокладки и предусмотренную длину. Ремень 5PJ710 нельзя выбирать лишь по внешней похожести: варианты 4PJ, 6PJ и другие исполнения имеют иную ширину, а близкое число в обозначении длины не подтверждает взаимозаменяемость. Также проверьте, предусмотрен ли именно замкнутый поликлиновой ремень профиля PJ.

Когда ремень нуждается в замене

Осмотр необходим при пробуксовке, нестабильной передаче вращения, постороннем шуме или изменении хода привода. Основанием для замены служат трещины на ребрах и наружной поверхности, расслоение, надрывы, сильная потертость боковых участков, выкрашивание ребер и заметная неравномерная выработка. Ремень со следами масла или перегрева следует оценивать вместе с состоянием привода: установка новой детали без устранения причины загрязнения, перекоса либо заклинивания не решит исходную неисправность.

Одновременно осмотрите шкивы. В их канавках не должно быть твердых отложений, заусенцев и повреждений, способных быстро испортить новый ремень. Шкивы должны располагаться в одной плоскости и вращаться без заеданий. Если кромки старого ремня стерты сильнее с одной стороны, до монтажа стоит проверить соосность и положение направляющих деталей.

Установка и первичная проверка

Монтаж выполняют на полностью обесточенной технике по штатной схеме прокладки. Ремень укладывают без перекручивания, совмещая каждое из пяти ребер с канавками шкивов по всей ширине. Его не следует натягивать через острые кромки или заталкивать инструментом, который может надрезать поверхность. Если конструкция предусматривает перемещение двигателя, натяжной ролик либо иной механизм регулировки, сначала освобождают натяжение, устанавливают ремень и затем выставляют значение, указанное производителем оборудования.

Недостаточное натяжение вызывает проскальзывание и нагрев, а чрезмерное повышает нагрузку на подшипники и валы. Универсального значения для любой техники нет, поэтому ориентироваться нужно на сервисные требования конкретной модели. После установки проверьте посадку ребер, свободное прохождение по всей трассе и отсутствие контакта с кожухом. Затем установите снятые защитные детали и выполните короткую проверку работы без повышенной нагрузки. Правильно подобранный 5PJ710 должен идти по шкивам ровно, без смещения на край и без выхода ребер из канавок.

Этот ремень подходит для ремонта только тех приводов, где одновременно требуются профиль PJ, пять ребер и расчетная длина 710 мм. Такая проверка до покупки помогает исключить ошибку между внешне похожими ремнями и вернуть механизму корректную передачу вращения.
