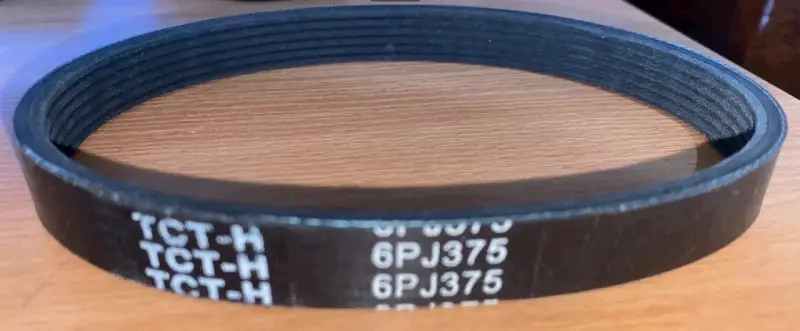

Поликлиновой ремень 6PJ375 для электроинструмента

Поликлиновой ремень 6PJ375 для электроинструмента

Ремень 6PJ375 предназначен для приводов электроинструмента и другой техники, в которых вращение между шкивами передается поликлиновым ремнем профиля PJ. Замкнутая конструкция имеет плоскую наружную сторону и шесть продольных клиновидных ручьев с внутренней стороны. Ручьи входят в соответствующие канавки шкива и передают усилие по всей ширине ремня. Такой принцип применяется в компактных приводах, где необходимо соединить ведущий и ведомый шкивы без жесткого зубчатого зацепления.

Что означает обозначение 6PJ375

Маркировка содержит основные параметры подбора: цифра 6 указывает на количество продольных ручьев, PJ обозначает профиль с шагом ребер 2,34 мм, а 375 — номинальную длину ремня в миллиметрах. Все три параметра должны совпадать с требованиями конкретного привода. Ремень другого профиля не сядет в канавки должным образом, вариант с иным числом ручьев будет отличаться по ширине, а несоответствующая длина не позволит получить предусмотренное натяжение.

• Тип: замкнутый поликлиновой приводной ремень.
• Профиль: PJ с шагом продольных ребер 2,34 мм.
• Количество ручьев: 6.
• Номинальная длина: 375 мм.
• Назначение: передача вращения между шкивами совместимого привода электроинструмента.

Как правильно подобрать ремень

Основной критерий совместимости — полное совпадение обозначения 6PJ375. Дополнительно следует сравнить число ручьев на старом ремне, профиль канавок шкивов, схему прокладки и способ регулировки натяжения. Число 375 относится к номинальной длине по принятой для поликлиновых ремней системе обозначений. Измерение обычной рулеткой по наружной поверхности может дать другое значение, поэтому выбирать деталь только по приблизительно измеренной окружности не следует.

Обозначение не привязывает ремень к одной модели инструмента. Он подходит лишь для тех приводов, конструкция которых рассчитана на шесть ручьев PJ и длину 375 мм. Перед заказом нужно открыть кожух привода и проверить данные старого ремня либо техническую документацию оборудования. Не стоит заменять 6PJ375 внешне похожим ремнем PK, PH или вариантом с другой длиной: близкий диаметр кольца еще не означает совместимость профиля и посадки.

Когда требуется замена

Ремень меняют при появлении трещин, расслоения, надрывов по краям, выраженной выработки ручьев или следов проскальзывания. Поводом для проверки также служат нестабильное вращение ведомого шкива, посторонний шум и ухудшение передачи усилия под нагрузкой. Перед установкой новой детали необходимо осмотреть сами шкивы: поврежденные канавки, острые кромки, ржавчина, загрязнение или нарушение соосности способны ускорить износ нового ремня.

Рекомендации по установке

Монтаж выполняют на обесточенном инструменте в соответствии со схемой его привода. Ремень устанавливают без перегибов и перекручивания, последовательно укладывая все шесть ручьев в канавки шкивов. Нельзя растягивать его отверткой или другим рычагом через бортик шкива: принудительная посадка может повредить ребра и внутренние несущие нити. Если конструкция предусматривает регулировку межосевого расстояния или натяжитель, сначала ослабляют привод, укладывают ремень, а затем выставляют натяжение по инструкции производителя инструмента.

После монтажа при отключенном питании шкив осторожно проворачивают на несколько оборотов и проверяют, что каждый ручей остается в своей канавке, а края ремня не касаются посторонних деталей. Рабочие поверхности должны быть сухими и чистыми; смазка и составы для искусственного повышения сцепления не применяются. Правильно подобранный 6PJ375 садится на предусмотренную дорожку без перекоса и восстанавливает передачу вращения в исправном приводе.
