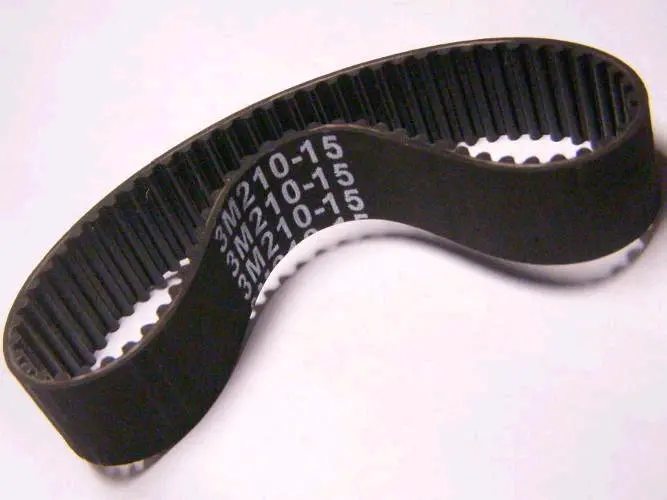

Зубчатый ремень для электроинструмента 3M210-15

Зубчатый ремень для электроинструмента 3M210-15

Замкнутый приводной ремень предназначен для передачи вращения между зубчатыми шкивами электроинструмента. Исполнение HTD 3M имеет округлый профиль зубьев с шагом 3 мм. Расчетная длина ремня составляет 210 мм, ширина — 15 мм, количество зубьев — 70. Такое сочетание параметров определяет посадку на шкивы, поэтому при ремонте необходимо одновременно сверять профиль, длину, ширину и шаг, а не ориентироваться только на внешнее сходство детали.

Назначение и работа в приводе

Зубья ремня входят в ответные канавки шкивов и обеспечивают синхронную передачу вращения от двигателя к ведомой части механизма. В отличие от гладкой поверхности, зубчатое зацепление помогает сохранять заданное соотношение вращения и препятствует проскальзыванию при правильной посадке и натяжении. Ремень используется в приводах электроинструмента, где предусмотрены шкивы профиля HTD 3M и установочный размер 210-3M-15. Замкнутая форма позволяет работать по непрерывному контуру без соединительного участка.

Этот типоразмер встречается в приводах рубанка Rebir E1-82 и ленточных шлифовальных машин Skil 7610, 7620 и 7630. У одной модели инструмента могут существовать разные исполнения привода, поэтому название техники следует рассматривать вместе с параметрами демонтированного ремня и формой установленных шкивов. Совпадение модели без совпадения профиля и размеров не является достаточным основанием для установки.

Параметры для подбора

• Тип: замкнутый зубчатый приводной ремень.
• Профиль: HTD 3M с округлыми зубьями.
• Шаг зубьев: 3 мм.
• Расчетная длина: 210 мм по линии шага.
• Ширина: 15 мм.
• Количество зубьев: 70.

Маркировку 3M210-15 на снимаемой детали нужно сопоставить с новым ремнем полностью. Обозначение 3M указывает на профиль и шаг, число 210 относится к расчетной длине, а 15 — к ширине. Ремни с похожей окружностью, но другим шагом или очертанием зубьев не подходят к тем же шкивам: зубья должны свободно и равномерно входить в канавки по всей ширине. Также необходимо проверить, достаточно ли места для ремня шириной 15 мм и совпадает ли его положение с направлением обоих шкивов.

Установка и проверка состояния

Перед монтажом следует осмотреть шкивы и удалить из канавок пыль и остатки разрушенного ремня. Новый ремень устанавливают без перекручивания, следя за тем, чтобы зубья правильно вошли в профиль обоих шкивов, а боковые края не касались корпуса и неподвижных деталей. Натяжение выставляют по процедуре, предусмотренной производителем конкретного инструмента: ремень не должен провисать, однако произвольно увеличивать натяжение также не следует. После установки привод полезно осторожно провернуть вручную на несколько оборотов и убедиться, что ремень остается на своей траектории, не смещается к краю и входит в зацепление по всей ширине.

Поводом для замены служат трещины, расслоение, поврежденные или заметно изношенные зубья, потертости боковых граней и пробуксовка привода. Одновременно стоит проверить состояние шкивов и правильность их взаимного положения: дефекты канавок или боковое смещение могут ускорить износ новой детали. Если прежний ремень разрушен и его обозначение невозможно прочитать, параметры привода лучше определить по технической документации инструмента и фактическим размерам посадочного места.

3M210-15 подходит для ремонта электроинструмента, в котором изначально установлен замкнутый ремень HTD 3M длиной 210 мм и шириной 15 мм. Точное совпадение всех параметров обеспечивает корректное зацепление со шкивами и стабильную передачу вращения после обслуживания.
