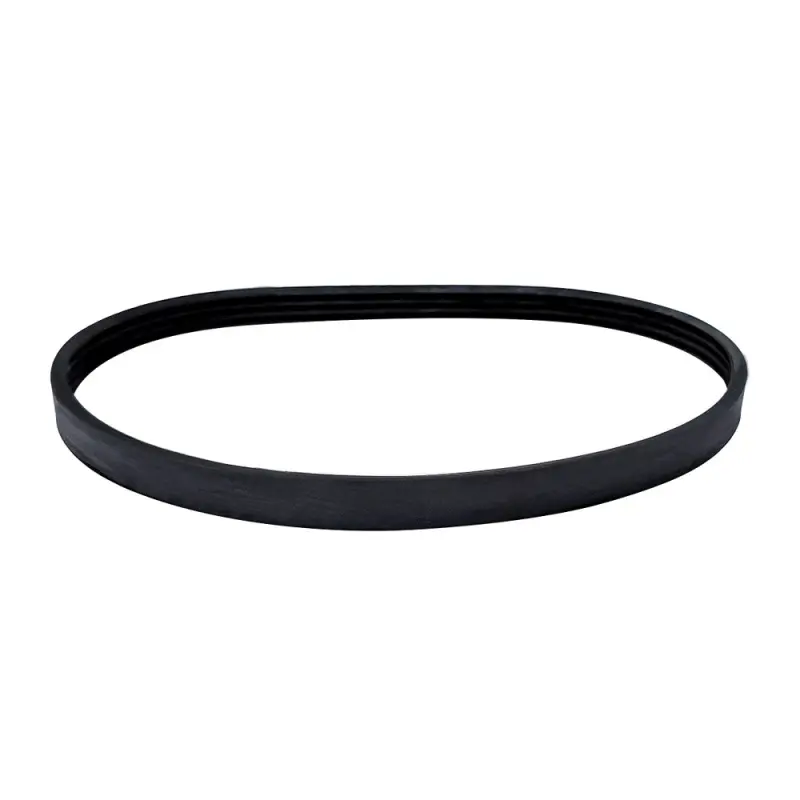

Поликлиновый ремень для электроинструмента 7PJ375

Поликлиновый ремень 7PJ375 для электроинструмента

Ремень предназначен для привода техники, в котором вращение передается между шкивами. Гибкая замкнутая конструкция обеспечивает передачу усилия без жесткого зубчатого зацепления, а продольные клиновидные ручьи входят в соответствующие канавки шкива. Такое решение применяется в компактных приводах электроинструмента и другого оборудования, где важны правильная посадка ремня и согласованная работа всех его ручьев.

Обозначение 7PJ375 определяет основные параметры подбора: профиль PJ, семь продольных ручьев и расчетную длину 375 мм. Эти характеристики следует рассматривать вместе. Совпадения только по длине недостаточно: ремень другого профиля или с иным количеством ручьев не соответствует геометрии штатных шкивов. Перед заказом проверьте технические данные обслуживаемой техники и параметры ранее установленной детали.

Основные параметры выбора

• Профиль PJ. Форма и шаг продольных ребер рассчитаны на шкивы с канавками соответствующего профиля. Варианты PJ, PK, PL и другие профили не считаются взаимозаменяемыми только из-за близкой длины.
• Семь ручьев. Ремень должен занимать предусмотренную ширину шкива и одновременно входить всеми ребрами в его канавки. Перекос или неполная посадка нарушают равномерный контакт.
• Расчетная длина 375 мм. От длины зависит положение ремня на шкивах и возможность получить натяжение, предусмотренное конструкцией техники. Слишком короткий или длинный вариант нельзя компенсировать произвольной регулировкой.
• Тип привода. До установки необходимо сопоставить расположение ведущего, ведомого и натяжного шкивов, если последний предусмотрен устройством. Ремень должен проходить по штатной траектории без контакта с корпусными деталями.

Когда ремень необходимо заменить

Проверка нужна при пробуксовке привода, нестабильной передаче вращения или ухудшении хода механизма. Основанием для замены служат трещины, расслоение, заметная выработка продольных граней и повреждения наружной поверхности. Изношенный ремень хуже удерживается в канавках и не обеспечивает нормальную передачу усилия. Одновременно следует осмотреть шкивы: загрязнение, поврежденные канавки, люфт или нарушение взаимного положения могут ускорить износ новой детали.

Установка и проверка после ремонта

Монтаж выполняют при отключенном питании оборудования и в соответствии с его сервисной процедурой. Перед снятием старого ремня полезно зафиксировать маршрут укладки. Канавки шкивов очищают от остатков износа и проверяют на повреждения. Новый ремень устанавливают без перекручивания: каждый из семи ручьев должен войти в свою канавку по всей зоне контакта. Натяжение задают штатным способом, предусмотренным конструкцией инструмента; чрезмерное натяжение так же нежелательно, как и свободное провисание.

После монтажа механизм сначала проворачивают вручную, если устройство допускает такую проверку, и контролируют положение ремня на каждом шкиве. Он не должен смещаться к краю, перескакивать между канавками или касаться неподвижных деталей. Затем устанавливают защитные части корпуса и проводят краткую проверку работы без повышенной нагрузки.

7PJ375 подходит для ремонта привода только при полном совпадении профиля, расчетной длины и количества ручьев. Точная проверка этих трех параметров помогает восстановить корректную передачу вращения и избежать повторной разборки инструмента из-за неправильно выбранного ремня.
