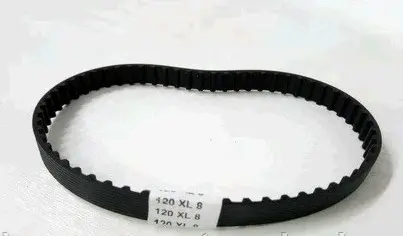

Зубчатый ремень для электроинструмента 120 XL 8

Зубчатый ремень 120 XL 8 для электроинструмента

Зубчатый ремень 120 XL 8 служит для передачи вращения между узлами электроинструмента. Он применяется в приводах, рассчитанных на этот типоразмер, в том числе в ленточных шлифовальных машинах. Зубья ремня входят в зацепление с соответствующими шкивами и обеспечивают согласованную работу передачи. Деталь предназначена для ремонта инструмента, если прежний ремень износился, получил повреждения или оборвался.

Для правильного подбора необходимо учитывать все параметры ремня, а не только его приблизительную длину. Обозначение 120 XL 8 соответствует профилю XL, расчётной длине 12 дюймов, или 304,8 мм, и ширине 8 мм. Ремень имеет 60 зубьев с шагом 5,08 мм. Профиль, длина, ширина, шаг и количество зубьев должны соответствовать снятой детали и шкивам конкретного инструмента.

Ремень с похожей окружностью, но другим зубчатым профилем или шагом не сможет правильно работать на штатных шкивах. Несоответствие ширины также недопустимо: слишком широкий ремень может не поместиться на рабочей дорожке, а более узкий — занять неправильное положение. Поэтому обозначение типоразмера следует сверять полностью, не ограничиваясь отдельными цифрами или внешним сходством деталей.

Как проверить совместимость

Перед заказом снимите старый ремень, очистите его и прочитайте сохранившееся обозначение. Сверьте профиль 120 XL, ширину 8 мм, количество зубьев, шаг и форму зуба. Обратите внимание на положение ремня внутри корпуса и ширину рабочей дорожки шкивов. Сравнение выполняют на снятой детали без натяжения, поскольку растянутый или установленный ремень может создавать ошибочное представление о размере.

Если обозначение на старой детали стёрлось, особенно важно проверить все элементы геометрии привода. Одного совпадения по длине недостаточно: ремень должен входить в зацепление по всей рабочей поверхности, располагаться на шкивах без бокового смещения и соответствовать их зубчатому профилю. Подбирать его только по модели или общему названию электроинструмента не следует.

Когда требуется замена

Установите новый ремень при обнаружении трещин, расслоения, повреждённых или отсутствующих зубьев, заметного растяжения и пробуксовывания. Полный обрыв прямо указывает на необходимость замены. Если привод начал работать неправильно, осмотрите ремень по всей длине: локальные повреждения могут нарушать зацепление даже тогда, когда деталь ещё сохраняет целостность.

Установка

Перед монтажом осмотрите и очистите шкивы. Удалите загрязнения и остатки разрушенного ремня, проверьте зубья и убедитесь в отсутствии заусенцев. Повреждения шкивов способны мешать правильному зацеплению и сокращать срок службы установленной детали.

Размещайте ремень на шкивах без перекручивания. Он должен лежать по всей ширине рабочей дорожки, равномерно входить зубьями в профиль и не смещаться к краю. После сборки проверьте, не касается ли ремень корпуса и соседних элементов при вращении. Такая проверка помогает сразу выявить неправильное положение детали до начала полноценной работы инструмента.

Характеристики

• Тип: зубчатый приводной ремень.
• Профиль: XL.
• Обозначение: 120 XL 8.
• Расчётная длина: 304,8 мм (12 дюймов).
• Количество зубьев: 60.
• Шаг зубьев: 5,08 мм.
• Ширина: 8 мм.
• Назначение: ремонт привода электроинструмента соответствующего типоразмера.

Выбирайте этот ремень как точную замену детали с совпадающим профилем и геометрией. Полная сверка параметров до установки позволит правильно восстановить передачу вращения и избежать подбора неподходящего по зубьям или ширине аналога.
