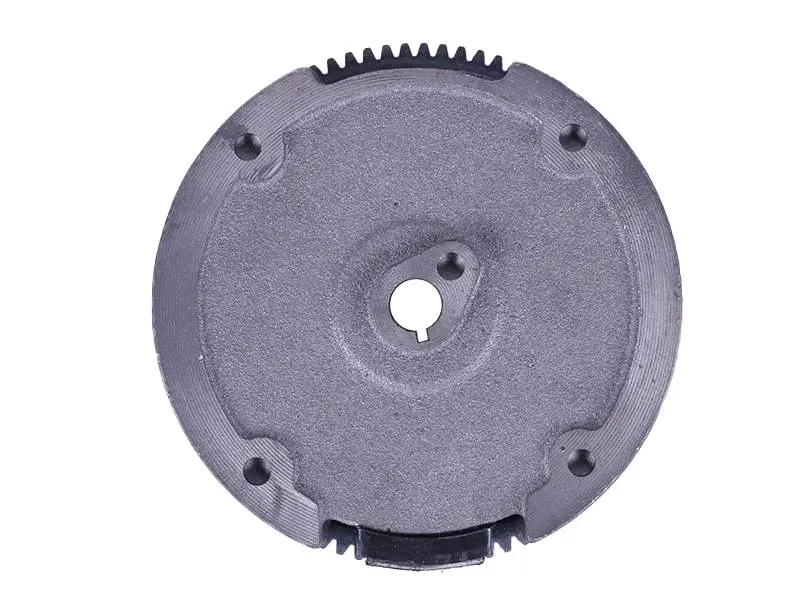

Ротор генератора (маховик) 168F 6,5 л.с. с венцом BEST

Ротор генератора (маховик) 168F 6,5 л.с. с венцом BEST

Деталь предназначена для бензинового двигателя 168F мощностью 6,5 л.с., применяемого на мотоблоках и другой технике с соответствующей конфигурацией мотора. Она совмещает функции маховика, магнитного ротора и детали системы электрического запуска. Во время работы ротор вращается вместе с коленчатым валом: размещенные на нем магниты взаимодействуют с неподвижными катушками, а зубчатый венец служит для зацепления с приводной шестерней электростартера.

Назначение и особенности конструкции

Маховик накапливает энергию вращения и помогает сглаживать изменение скорости коленчатого вала между рабочими тактами двигателя. Магнитная часть используется совместно с катушками зажигания или генераторной обмоткой — конкретный набор функций зависит от оснащения двигателя. При наличии подходящих катушек и регулятора такая конструкция может участвовать в формировании импульса зажигания, питании освещения либо подзарядке аккумулятора. Сам ротор не заменяет катушки, проводку, регулятор и стартер.

Зубчатый венец позволяет сохранить штатный запуск от электростартера: его зубья входят в зацепление с шестерней стартера и передают вращение на коленчатый вал. Центральное отверстие со шпоночным пазом задает положение детали на валу. Эти особенности делают ротор подходящим для ремонта двигателя 168F, если требуется исполнение на 6,5 л.с. именно с венцом.

Что проверить при подборе

Обозначения 168F и 6,5 л.с. являются основными ориентирами, но двигатели одной серии встречаются в разных исполнениях. Перед заказом необходимо сопоставить новую деталь со снятым маховиком и конструкцией установленного двигателя.

• Тип запуска: двигатель должен быть рассчитан на маховик с зубчатым венцом и работу с электростартером.
• Посадка на коленчатый вал: сравните форму и размеры центрального отверстия, шпоночный паз, глубину посадки и положение крепежа.
• Зубчатый венец: проверьте наружный диаметр, число и профиль зубьев, а также положение венца относительно шестерни стартера.
• Габариты ротора: сопоставьте наружный диаметр, общую высоту и вылет, чтобы деталь свободно размещалась под кожухом.
• Магнитная система: сравните расположение магнитов и зазор до катушек. Ротор должен соответствовать установленной генераторной обмотке и катушке зажигания.
• Соседние детали: убедитесь в совместимости с крыльчаткой, пусковым стаканом, кожухом и крепежом конкретного двигателя.

Один только похожий внешний диаметр не подтверждает совместимость. Различия посадки, высоты, венца или расположения магнитов могут привести к контакту с неподвижными деталями, неправильному зацеплению стартера либо отсутствию требуемого напряжения на выходе катушек.

Когда требуется замена

Основанием для замены могут стать поврежденные зубья венца, трещины, деформация, выраженное биение, разбитый шпоночный паз или повреждение магнитной части. Износ зубьев обычно проявляется шумом, проскальзыванием или неуверенным зацеплением электростартера. Перебои зажигания и отсутствие зарядного тока не всегда связаны с ротором, поэтому одновременно проверяют катушки, зазоры, проводку, регулятор и состояние стартера.

Установка

Монтаж выполняют на остановленном двигателе с отключенным свечным проводом и аккумулятором, если он установлен. Старый маховик снимают подходящим съемником, не повреждая конец коленчатого вала. Перед сборкой очищают посадочные поверхности, осматривают шпонку и паз, затем устанавливают ротор в правильном положении и затягивают крепление с усилием, указанным производителем двигателя. После монтажа коленчатый вал проворачивают вручную, контролируя свободное вращение, отсутствие касания катушек и корректное зацепление стартера. Такой порядок помогает избежать повторной разборки и сразу проверить согласованность всех деталей системы запуска и генератора.
