Катушка генератора BEST для 177F/188F (9/13 л.с.)

Катушка генератора BEST для двигателей 177F/188F

Запчасть предназначена для бензиновых двигателей серий 177F и 188F, применяемых на мотоблоках и другом оборудовании с автономным силовым агрегатом. Для подбора используются обозначения 177F — 9 л.с. и 188F — 13 л.с. Катушка работает в системе подзаряда аккумулятора: при вращении маховика его магнитное поле воздействует на обмотку, благодаря чему формируется ток для штатной бортовой системы техники.

Эту деталь не следует путать с катушкой зажигания. Генераторная катушка отвечает за получение тока для подзаряда, тогда как катушка зажигания формирует импульс для свечи и имеет другую конструкцию. Такое различие особенно важно при диагностике: отсутствие искры и отсутствие подзаряда относятся к разным неисправностям и требуют проверки разных деталей.

Конструкция и критерии подбора

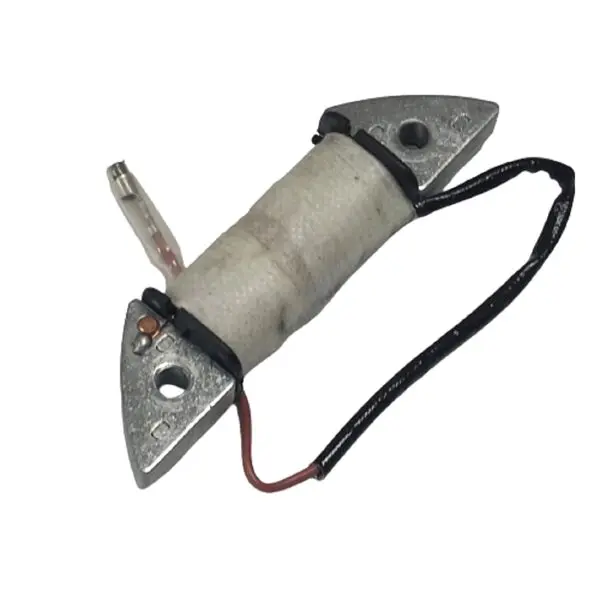

Катушка выполнена в виде изолированной обмотки на сердечнике, снабжена двумя металлическими крепежными пластинами с отверстиями и выводом с разъемом. Она устанавливается в зоне маховика, поэтому совпадение только мощности двигателя недостаточно. Перед заказом необходимо определить точную серию и модификацию мотора, а затем сопоставить новую деталь со снятой катушкой по конструкции.

• Модель двигателя: позиция рассчитана на бензиновые двигатели 177F и 188F с указанной мощностью 9 и 13 л.с.
• Крепление: сравните форму пластин, количество и расположение отверстий, расстояние между точками фиксации и положение катушки относительно маховика.
• Подключение: проверьте тип ответного разъема, направление выхода провода, его прокладку внутри кожуха и подключение к штатной проводке.
• Исполнение маховика: убедитесь, что установленная версия маховика рассчитана на работу с генераторной катушкой и имеет соответствующую магнитную систему.
• Схема техники: заранее сопоставьте подключение аккумулятора и предусмотренных производителем компонентов подзаряда. Их исполнение может отличаться у разных модификаций одного семейства двигателей.

Когда требуется замена

Проверка катушки актуальна, если аккумулятор перестал получать подзаряд во время работы двигателя, напряжение не изменяется при повышении оборотов либо результат становится нестабильным после прогрева. Причиной также могут быть обрыв обмотки, повреждение изоляции, нарушение контакта в разъеме или перетирание вывода. Перед заменой следует проверить целостность провода, надежность соединений, состояние аккумулятора и остальные компоненты штатной системы подзаряда.

Сопротивление обмотки и выходное напряжение проверяют мультиметром по контрольным значениям, указанным в сервисной документации конкретного двигателя. Универсального значения для всех версий 177F и 188F применять не следует. Если параметры катушки соответствуют норме, причину неисправности нужно искать в проводке, разъемах, маховике либо предусмотренном конструкцией выпрямительном или регулирующем компоненте.

Установка и проверка после ремонта

Для замены открывают зону маховика, отсоединяют штатный вывод и демонтируют прежнюю катушку. Последовательность снятия кожуха, стартера и маховика зависит от исполнения двигателя, поэтому работу выполняют по его сервисной инструкции. Перед монтажом очищают посадочные места, проверяют отсутствие деформации крепежных пластин и прокладывают провод так, чтобы он не касался маховика, вентилятора, нагревающихся поверхностей и острых кромок.

Крепеж затягивают с усилием, предусмотренным производителем двигателя. Провод нельзя пережимать кожухом или оставлять без фиксации рядом с вращающимися деталями. После сборки проверяют свободное вращение маховика, надежность разъема и фактический подзаряд аккумулятора в установленном для этой модели режиме. Такой порядок помогает одновременно подтвердить совместимость детали и исключить повреждение новой обмотки при первом запуске.
