Рулевой набор велосипеда 1-1/8″ × 34 × 30 мм, сепараторные подшипники

Рулевой набор велосипеда 1-1/8″ × 34 × 30 мм

Набор предназначен для безрезьбовой рулевой системы велосипеда с прямым штоком вилки 1-1/8″. Он образует верхнюю и нижнюю опоры между вилкой и рулевым стаканом рамы, благодаря которым вилка поворачивается вместе с рулём, а её положение можно отрегулировать без ощутимого люфта. В конструкции применены два открытых шариковых подшипника в сепараторах: обоймы удерживают шарики на одинаковом расстоянии и упрощают сборку рулевой колонки.

Как читать размер и проверить совместимость

Обозначение 1-1/8″ × 34 × 30 мм описывает не один диаметр, а три связанные посадки. Размер 1-1/8″ соответствует прямому безрезьбовому штоку вилки наружным диаметром 28,6 мм. Значение 34 мм относится к посадке чашек в рулевом стакане рамы, а 30 мм — к посадочному месту нижнего кольца на короне вилки. Набор выбирают только при совпадении всех этих параметров. Один лишь подходящий диаметр штока ещё не означает совместимость с рамой и нижней посадкой вилки.

Перед заказом измерьте штангенциркулем шток, внутреннюю посадку рулевого стакана и место под нижнее кольцо. Сравните форму старых чашек и порядок расположения деталей. Этот набор рассчитан на систему с запрессовываемыми чашками; он не заменяет интегрированную колонку, в которой подшипники устанавливаются непосредственно в подготовленные посадочные места рамы. Для стакана другого диаметра или конического штока требуется рулевой набор соответствующего стандарта.

Конструкция и назначение деталей

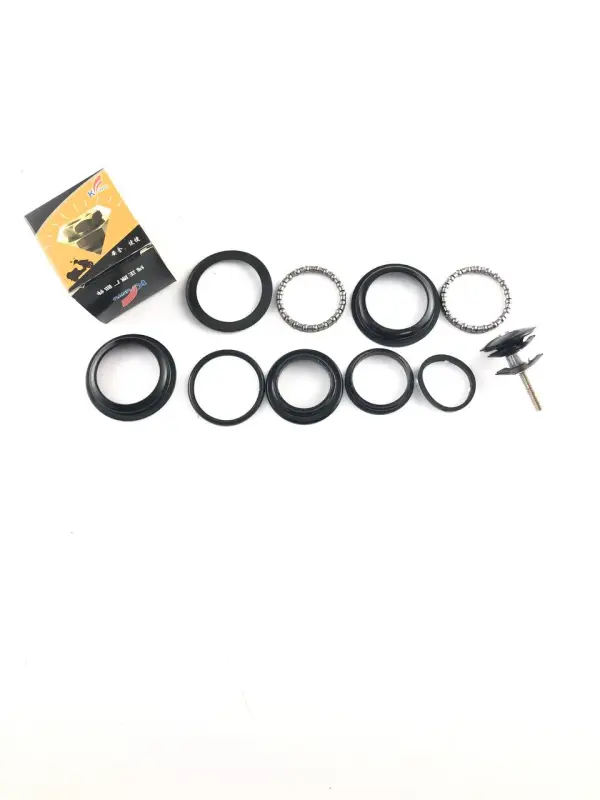

Комплект включает верхнюю и нижнюю чашки, два сепараторных подшипника, опорные и защитные кольца, верхнюю крышку, стяжной болт и якорь для безрезьбового штока. Чашки формируют дорожки качения и фиксируются в рулевом стакане; нижнее кольцо устанавливается у короны вилки. Верхняя крышка через болт и якорь создаёт предварительное поджатие подшипников во время регулировки. После настройки положение удерживается креплением выноса на штоке, поэтому верхний болт нельзя использовать для чрезмерной затяжки всей системы.

Исправная рулевая колонка позволяет рулю отклоняться свободно, без ступенчатого хода, заедания и стука. Замена нужна, когда на дорожках появились выработанные углубления, шарики или сепараторы повреждены, поворот ощущается неровным либо люфт возвращается после корректной регулировки. Перед заменой стоит исключить движение в тормозе и направляющих амортизационной вилки: эти детали тоже могут создавать стук при раскачивании велосипеда.

Установка и проверка после сборки

Чашки запрессовывают ровно, без перекоса, подходящим прессом; нижнее кольцо должно полностью сесть на подготовленное место вилки. Дорожки и сепараторы перед сборкой очищают и смазывают. Ориентацию сепараторов проверяют до окончательной затяжки: шарики должны работать по дорожкам, а металлическая обойма не должна тереться о сопряжённую поверхность. Если старые чашки сидели неплотно, рулевой стакан деформирован или посадочные торцы имеют повреждения, одной замены набора недостаточно — раму и вилку следует проверить в мастерской.

После сборки сначала убирают люфт верхней крышкой при ослабленных болтах выноса, затем выравнивают руль и фиксируют вынос. Итоговая проверка проста: руль свободно поворачивается в обе стороны, при покачивании велосипеда с зажатым передним тормозом в рулевой колонке нет стука, а вынос не смещается относительно штока. Такой порядок помогает получить точное управление и не перетянуть открытые шариковые подшипники.
