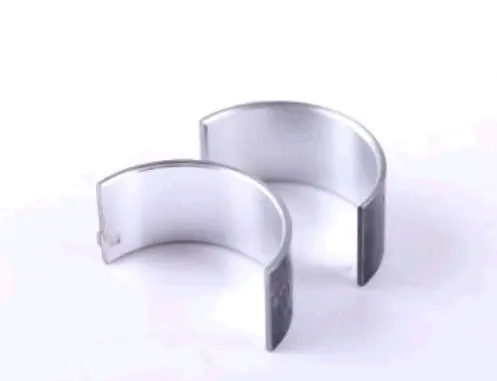

Вкладыши шатуна DIGGER для 180N 9 л.с., +0,50 мм

Ремонтные вкладыши шатуна DIGGER для двигателя 180N

Комплект предназначен для ремонта шатунной опоры дизельного двигателя 180N мощностью 9 л.с. и имеет размерную градацию +0,50 мм. Вкладыши устанавливаются в разъемной нижней головке шатуна и вместе с шатунной шейкой коленвала образуют подшипник скольжения. Два полукольца охватывают шейку, создают опорную поверхность для вращения и воспринимают нагрузку, которая возникает при движении поршня и передаче усилия на коленвал. Исправное сопряжение помогает сохранять расчетный зазор и устойчивую работу кривошипно-шатунного механизма.

Обозначение +0,50 мм указывает на ремонтную размерную группу. Такие вкладыши выбирают для коленвала, шатунная шейка которого обработана под соответствующий ремонтный размер; для стандартной неизношенной шейки этот вариант не предназначен. Поэтому цифру +0,50 нельзя выбирать только по модели двигателя или по наличию стука. Перед заказом необходимо измерить шейку коленвала, определить фактический зазор и убедиться, что предыдущая обработка выполнена именно под эту градацию. Стандартные вкладыши и варианты +0,25 и +0,50 решают разные ремонтные задачи и не являются взаимозаменяемыми без промеров.

Что проверить при подборе

• Модель двигателя. Основной ориентир — обозначение 180N. Одинаковая заявленная мощность техники сама по себе не подтверждает совпадение посадочных размеров.
• Ремонтный размер. Значение +0,50 мм должно соответствовать размеру шатунной шейки после дефектовки и механической обработки.
• Геометрия деталей. Сравните ширину, профиль полуколец, положение установочных выступов, а также наличие и расположение канавок или отверстий на снятых вкладышах.
• Состояние сопряженных поверхностей. Проверьте шейку коленвала, постель нижней головки шатуна и крышку. Глубокие задиры, овальность, конусность или повреждение постели требуют отдельного восстановления; установка новых вкладышей не устраняет эти дефекты.

Установка и контроль после сборки

Замену выполняют при разборке кривошипно-шатунного механизма. Посадочные поверхности очищают от масла с загрязнениями и продуктов износа, после чего полукольца укладывают в шатун и его крышку без перекоса. Установочные выступы должны занять предусмотренные для них места. Вкладыши не следует подтачивать, шлифовать по стыкам или принудительно подгонять: правильная посадка определяется состоянием деталей и соответствием ремонтной группы. Способ смазывания при сборке, контроль зазора и момент затяжки шатунных креплений выбирают по руководству для конкретного исполнения двигателя 180N.

После затяжки проверяют свободу вращения коленвала и величину зазора подходящим измерительным способом. Тугое вращение, заедание или чрезмерный люфт означают, что сборку нужно остановить и повторно проверить размеры, чистоту посадки и состояние шейки. При ремонте также очищают доступные масляные каналы: нормальная подача масла необходима для образования пленки между вкладышем и вращающейся шейкой.

Когда требуется замена

Поводом для дефектовки служат обнаруженные при разборке задиры, выработка, следы перегрева, повреждение покрытия или увеличенный зазор в шатунной опоре. Стук под нагрузкой может сопровождать износ, но не определяет нужную размерную группу без измерений. Комплект DIGGER +0,50 мм подходит для запланированного ремонта двигателя 180N, когда коленвал и шатун уже проверены, а требуемая градация подтверждена промерами. Такой подход позволяет заменить изношенные полукольца осознанно и не маскировать неисправность неподходящей деталью.
