Распределительная шестерня Z-48 для двигателя 180N DIGGER

Распределительная шестерня Z-48 для двигателя 180N DIGGER

Деталь входит в шестеренчатый привод газораспределительного механизма дизельного двигателя семейства 180N, применяемого на мотоблоках и мототракторах. Она передает вращение внутри механизма распределения и участвует в поддержании заданного взаимного положения валов, необходимого для своевременной работы клапанов. Обозначение Z-48 указывает на исполнение с 48 наружными зубьями. Это шестерня двигателя, поэтому ее не следует путать с деталями коробки передач или ходового редуктора мотоблока.

Конструкция и назначение

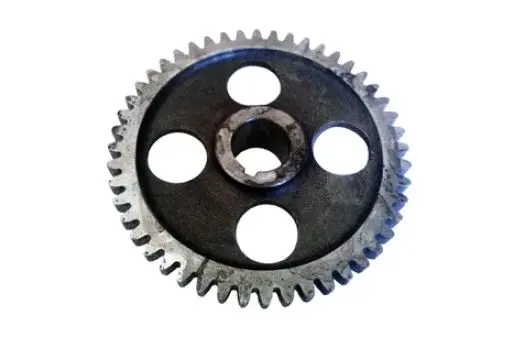

Шестерня имеет прямой наружный зубчатый венец, центральную ступицу, посадочное отверстие со шпонковым пазом и четыре круглых отверстия в диске. Шпонковое соединение фиксирует положение детали относительно вала и передает крутящий момент без свободного проворачивания на посадке. Зубчатый венец взаимодействует с соседней шестерней привода, поэтому состояние профиля каждого зуба и правильное положение детали непосредственно влияют на плавность зацепления.

Модель предназначена для ремонта двигателя 180N. Обозначения мощности техники недостаточно для уверенного выбора: двигатели сходного класса могут использовать шестерни с другим количеством зубьев, диаметром отверстия, шириной венца или положением ступицы. Основными ориентирами должны быть модель установленного двигателя, схема его механизма распределения и параметры снятой детали.

Что проверить при подборе

• Модель двигателя: в документации техники должно быть указано семейство 180N; название мотоблока само по себе не подтверждает совпадение.
• Количество зубьев: требуемое исполнение — Z-48, то есть 48 зубьев по наружному венцу.
• Посадку на вал: сравните диаметр центрального отверстия, размеры и положение шпонкового паза, форму ступицы и глубину посадки.
• Габариты венца: сопоставьте наружный диаметр, общую ширину, ширину зубчатой части, шаг и профиль зубьев.
• Конструкцию диска: расположение четырех круглых отверстий и выступ ступицы можно использовать как дополнительные признаки исполнения.

Если старая шестерня сильно повреждена и точные размеры снять невозможно, параметры следует сверять по ремонтной документации двигателя. Установка детали только по внешнему сходству недопустима: различие посадки или зубчатого профиля способно вызвать тугое зацепление, перекос и ускоренное повреждение сопряженной шестерни.

Когда требуется замена

Поводом для ремонта становятся сколы и выкрашивание зубьев, трещины, заметная деформация венца, повреждение шпонкового паза или люфт на валу. Неравномерно отполированные участки зубьев могут указывать на перекос либо неправильный контакт. Посторонний стук со стороны механизма распределения также требует проверки всего зубчатого привода, поскольку новая деталь не устранит причину, если изношены вал, шпонка, посадочное место или соседняя шестерня.

Рекомендации по установке

• До сборки очистите посадочные поверхности и проверьте вал, шпонку и сопряженную шестерню на износ и механические повреждения.
• Устанавливайте шестерню без ударной нагрузки и перекоса; посадка должна соответствовать ремонтным требованиям двигателя 180N.
• Взаимное положение шестерен выставляйте по предусмотренным производителем двигателя установочным меткам и сервисной схеме.
• После сборки вручную проверьте свободное вращение механизма на полном цикле: заедание, неравномерный ход и аномальный люфт необходимо устранить до запуска.

Распределительная шестерня DIGGER Z-48 подходит для планового восстановления привода газораспределения двигателя 180N при точном совпадении посадки и зубчатого венца. Тщательная проверка сопряженных деталей и правильное выставление механизма помогают вернуть стабильное зацепление и избежать повторной разборки двигателя.
