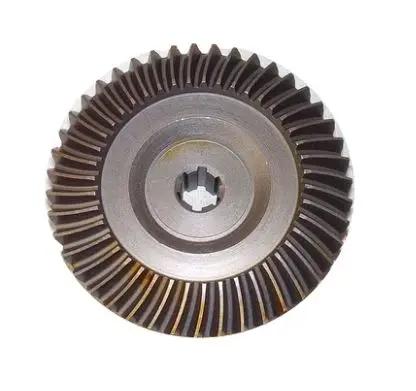

Коническая шестерня Z-43 для КПП мотоблока 178F/186F DIGGER

Коническая шестерня Z-43 DIGGER для КПП мотоблока 178F/186F

Деталь предназначена для шестеренчатой коробки передач или редуктора мотоблоков исполнения 178F/186F, относящихся к классу 6/9 л. с. Коническая форма позволяет передавать вращение между валами, расположенными под углом, а 43 косых зуба работают в паре с ответной шестерней. В центре предусмотрено шлицевое посадочное отверстие: через него шестерня соединяется с валом и принимает крутящий момент без свободного проворачивания.

Назначение и работа в трансмиссии

Шестерня входит в зубчатое зацепление внутри КПП или редуктора и участвует в передаче усилия от входной части трансмиссии к следующему валу. Геометрия конического венца задает правильное взаимное положение деталей в паре. Косое направление зубьев обеспечивает последовательное вхождение в зацепление, поэтому для нормальной работы особенно важны совпадение профиля, направления зуба и установочного положения с прежней деталью.

Эта позиция рассчитана на ремонт, при котором требуется именно шестерня Z-43. Число зубьев нельзя подбирать приблизительно: даже при похожем наружном виде вариант с другим венцом изменяет сопряжение и не образует штатную пару. Обозначения 178F и 186F помогают определить семейство техники, но окончательный выбор выполняют по конструкции установленной КПП.

Что проверить перед заказом

• Количество зубьев. На венце должно быть 43 зуба; пересчитайте их на снятой детали, если прежнее обозначение неизвестно.
• Тип зубчатого венца. Сверьте коническую форму, косое направление зубьев, их наклон и сторону зацепления с ответной шестерней.
• Посадку на вал. Сопоставьте внутренний диаметр, число и профиль шлицев, а также глубину посадки. Похожее отверстие не гарантирует совпадения шлицев.
• Габариты. Сравните наружный диаметр, общую высоту, толщину венца и положение ступицы со снятой шестерней.
• Исполнение редуктора. Убедитесь, что на мотоблоке установлена шестеренчатая КПП семейства 178F/186F, для которой предусмотрен вариант Z-43.

Мощность 6/9 л. с. в названии служит ориентиром по классу агрегата, но не заменяет сверку размеров и сопрягаемых деталей. На мотоблоках с одинаковым двигателем могут применяться разные коробки передач, поэтому подбирать шестерню только по модели мотора недостаточно.

Когда требуется замена

Поводом для разборки трансмиссии становятся сколы или трещины зубьев, заметная выработка рабочих граней, повреждение шлицев, увеличенный люфт, удары и посторонний шум под нагрузкой. Неравномерный след контакта может указывать не только на износ самой шестерни, но и на перекос вала, состояние подшипников либо нарушение регулировки зацепления. Перед установкой новой детали следует проверить всю сопряженную пару.

Если ответная шестерня имеет выбоины, задиры или сильно измененный профиль зубьев, новая деталь будет контактировать с ней неправильно и может быстро получить неравномерную выработку. Также осматривают вал и шлицы: посадка должна быть без проворачивания и выраженного качания. Такой контроль помогает устранить причину неисправности, а не только ее наиболее заметное последствие.

Рекомендации по установке

Монтаж выполняют на очищенные посадочные поверхности после удаления загрязнений и продуктов износа из корпуса. Шестерню устанавливают в штатное положение, проверяют совпадение шлицев и свободное вращение механизма без закусывания. Боковой зазор, пятно контакта и осевое положение регулируют по техническим данным конкретной КПП; универсальные значения для разных модификаций применять нельзя.

При сборке проверяют подшипники, фиксаторы и сопряженную шестерню, а для редуктора используют предусмотренные производителем тип и объем смазочного материала. До запуска под нагрузкой механизм несколько раз проворачивают вручную и убеждаются, что зубья входят в зацепление равномерно. Коническая шестерня Z-43 DIGGER подходит для целевого восстановления трансмиссии, когда снятая деталь совпадает по числу зубьев, геометрии венца, шлицевой посадке и установочным размерам.
