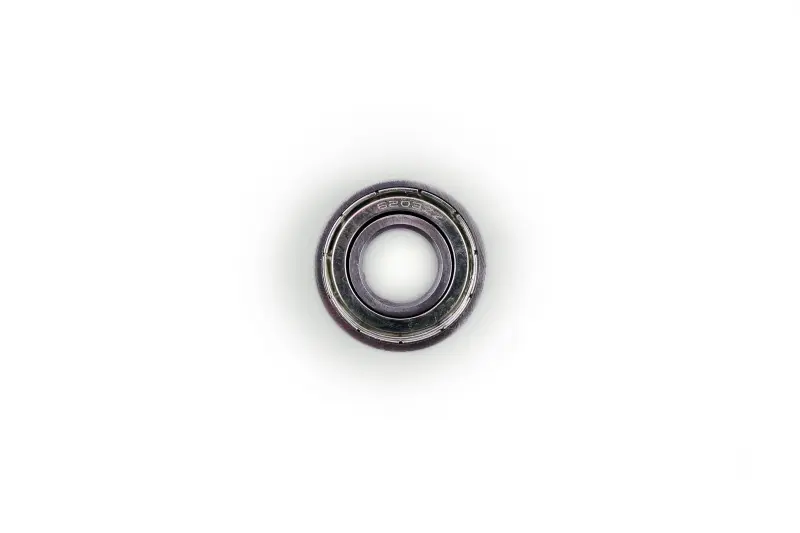

Подшипник каретки велосипеда 6203-ZZ 17×40×12 для «Минск/Украина» OEM

Подшипник каретки велосипеда 6203-ZZ 17×40×12

Радиальный шариковый подшипник предназначен для кареточного механизма велосипедов семейства «Минск/Украина», в которых предусмотрена деталь типоразмера 6203. Он поддерживает ось каретки и обеспечивает ее вращение при передаче усилия от педалей. Исправный подшипник помогает механизму двигаться плавно, без ощутимого заедания, лишнего шума и увеличенного люфта.

Конструкция и назначение

Обозначение 6203 соответствует однорядной радиальной шариковой конструкции с глубокими дорожками качения. Такой тип воспринимает радиальную нагрузку, возникающую поперек оси, а также умеренную осевую нагрузку в обоих направлениях. Суффикс ZZ указывает на защитные металлические шайбы с двух сторон. Они прикрывают внутреннюю часть подшипника, помогают ограничить попадание загрязнений и отличают эту модификацию от открытого исполнения и вариантов с контактными резиновыми уплотнениями.

Основные параметры

• Обозначение: 6203-ZZ.
• Внутренний диаметр: 17 мм.
• Наружный диаметр: 40 мм.
• Ширина: 12 мм.
• Тип: однорядный радиальный шариковый подшипник с защитными шайбами с двух сторон.
• Назначение: каретка совместимого велосипеда «Минск/Украина».

Как проверить совместимость

Для правильного подбора одновременно сверяют все три посадочных размера: отверстие 17 мм должно соответствовать оси, наружный диаметр 40 мм — посадочному месту в корпусе, а ширина 12 мм — предусмотренному пространству между упорными поверхностями. Совпадения только наружного диаметра недостаточно: подшипники близкого вида могут различаться отверстием или шириной. Также следует сопоставить обозначение 6203 и исполнение ZZ с ранее установленной деталью. Указание «Минск/Украина» относится к применению в соответствующих каретках, но не заменяет проверку конкретной модификации велосипеда.

Перед монтажом осматривают ось и посадочное место. Выработка, коррозия, задиры или деформация сопрягаемых поверхностей могут вызвать неправильную посадку даже нового подшипника. Деталь должна входить ровно, без перекоса. Усилие при запрессовке прикладывают к тому кольцу, которое устанавливается с натягом: при посадке на ось — к внутреннему, при установке в корпус — к наружному. Передавать монтажную нагрузку через шарики нельзя, поскольку это способно повредить дорожки качения. Для работы используют подходящую оправку или прессовый инструмент.

Когда требуется замена

Проверить состояние каретки стоит при появлении хруста, шороха, заметного люфта оси, рывков или неравномерного вращения педалей. После снятия цепи и разборки механизма изношенный подшипник может вращаться с шероховатостью, подклинивать либо иметь ощутимый зазор между кольцами. Установка исправной детали устраняет причину, связанную именно с износом опоры, однако одновременно необходимо проверить ось, корпус каретки и фиксаторы.

Модель 6203-ZZ 17×40×12 подходит для ремонта, когда кареточный механизм рассчитан на этот типоразмер и двухстороннее экранированное исполнение. Точная сверка размеров, аккуратная запрессовка и контроль свободного вращения после сборки помогают восстановить нормальную работу педального механизма без преждевременного повреждения новой детали.
