Прокладка цилиндра мотокосы MECH

Прокладка цилиндра мотокосы MECH

Плоская уплотняющая деталь предназначена для установки между основанием цилиндра и картером двигателя мотокосы. Она закрывает стык по контуру цилиндра и помогает сохранять его герметичность во время работы двигателя. Исправное уплотнение в этой зоне необходимо для поддержания компрессии, нормального запуска, устойчивых оборотов и передачи мощности на режущую оснастку.

Назначение прокладки

Стык цилиндра с картером работает при нагреве, вибрации и постоянном изменении давления. Прокладка заполняет небольшие неровности между сопрягаемыми плоскостями и препятствует прохождению воздуха и топливной смеси через соединение. При нарушении герметичности двигатель может хуже запускаться, нестабильно работать на холостом ходу или терять тягу. Такие признаки служат поводом проверить состояние прокладки и плоскостей прилегания.

Деталь используют при ремонте цилиндро-поршневой группы, после снятия цилиндра либо при обнаружении повреждения прежнего уплотнения. Разорванную, продавленную, деформированную или подгоревшую прокладку устанавливать повторно не следует: после разборки она уже может не обжаться равномерно и оставить участок для утечки.

Как правильно подобрать

Совместимость определяют по геометрии посадочного места, а не только по общему названию мотокосы. Перед заказом сопоставьте снятую прокладку с основанием цилиндра и картером. Критичны взаимное расположение крепежных отверстий, форма центрального проема, наружный контур и все фигурные вырезы. Даже небольшое несовпадение способно частично закрыть канал или помешать правильной посадке цилиндра.

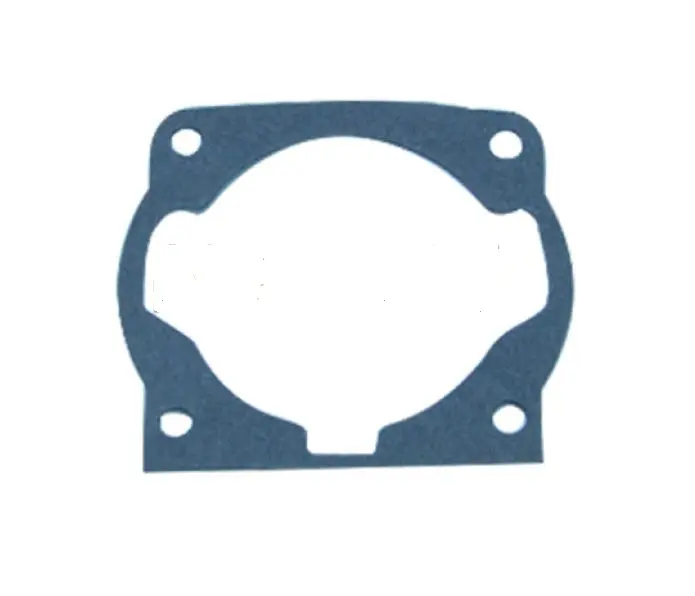

• Центральный проем: крупный фигурный вырез должен повторять контур основания цилиндра.
• Крепление: конструкция предусматривает четыре круглых отверстия под крепеж.
• Боковые участки: профиль имеет симметричные фигурные вырезы с обеих сторон.
• Ориентация: нижняя часть отличается прямой кромкой и небольшим центральным выступом-вырезом.

Не подрезайте прокладку для установки на другое посадочное место и не расширяйте крепежные отверстия. Размеры, расстояния между отверстиями и конфигурация проема должны совпадать без натяжения и смещения. При отсутствии старой детали шаблоном служит сама плоскость соединения: ни один край прокладки не должен заходить в предусмотренные каналы или выступать внутрь центрального проема.

Установка при ремонте

Перед сборкой удалите остатки прежнего уплотнения и загрязнения с обеих посадочных поверхностей. Делать это нужно аккуратно, не оставляя царапин, заусенцев и вмятин. Проверьте плоскости на повреждения: новая прокладка рассчитана на уплотнение исправного соединения и не компенсирует глубокие дефекты деталей двигателя.

Разместите прокладку на картере в правильной ориентации, совместите четыре крепежных отверстия и фигурные участки, затем устанавливайте цилиндр без сдвига уплотнения. Крепеж затягивают равномерно с усилием и в порядке, предусмотренными сервисными данными конкретной мотокосы. После сборки проверяют стык на отсутствие следов утечки и оценивают запуск и работу двигателя.

Когда требуется проверка

Осмотреть соединение стоит после разборки цилиндро-поршневой группы, при заметных следах топливной смеси возле основания цилиндра, поврежденных краях прокладки или подозрении на подсос воздуха. Поскольку похожие симптомы могут возникать и при других неисправностях двигателя, перед покупкой желательно убедиться, что причина связана именно со стыком цилиндра и картера. Точное совпадение контура и аккуратный монтаж позволяют восстановить штатное уплотнение без переделки сопрягаемых деталей.
