Генератор с вентилятором ZS/ZH1100 15 л.с. WENTOR

Генератор с вентилятором ZS/ZH1100 15 л.с. WENTOR

Комбинированный узел предназначен для дизельных двигателей ZS/ZH1100 номинальной мощностью 15 л.с., которые устанавливаются на мотоблоки и мототракторы с водяным охлаждением. В одном корпусном исполнении объединены вентилятор и генераторная часть: крыльчатка создает поток воздуха через радиатор, а генератор участвует в подзарядке аккумулятора во время работы двигателя. Такое исполнение рассчитано на технику, где эти компоненты штатно установлены как единая сборочная единица.

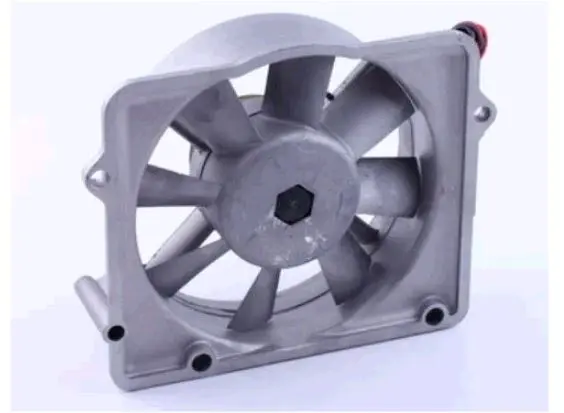

Деталь подходит для ремонта при механическом повреждении вентилятора, деформации или контакте лопастей с соседними деталями, износе опорной части либо неисправности генератора. Замена всего узла особенно практична, когда повреждены сразу корпус, крыльчатка и генераторная часть или когда отдельные компоненты старой сборки уже не обеспечивают правильного взаимного положения. Крыльчатка размещена внутри рамочного корпуса, на корпусе предусмотрены монтажные проушины, а электрические выводы выведены наружу для подключения к штатной проводке.

Как проверить совместимость

Обозначение ZS/ZH1100 и мощность 15 л.с. являются основными ориентирами, но перед заказом нужно учитывать конкретное исполнение двигателя. У одной модели могут встречаться различия по системе охлаждения, креплению и подключению. Сверяйте новую деталь со снятым узлом по совокупности признаков, а не только по названию мотоблока или мототрактора.

• Модель двигателя: ZS1100 или ZH1100 мощностью 15 л.с. в исполнении с радиатором и штатным вентилятором.
• Корпус и крепления: форма рамки, расположение проушин и отверстий, расстояния между точками фиксации.
• Привод: положение центральной части, способ сопряжения с приводом и взаимное расположение со шкивом и ремнем.
• Крыльчатка: наружный габарит, направление лопастей и зазор относительно кожуха и радиатора.
• Подключение: количество и расположение выводов, тип разъемов и схема соединения со штатным регулятором и проводкой.

Если прежняя деталь отсутствует, ориентируйтесь на руководство к конкретной технике и параметры посадочного места. Не переносите совместимость автоматически с другого двигателя семейства: даже близкие обозначения не подтверждают одинаковые крепления, привод или электрическое подключение.

Диагностика перед заменой

Неисправности механической и генераторной частей проявляются по-разному. Поводом проверить вентилятор служат трещины и сколы лопастей, заметное биение, задевание кожуха, посторонний шум или ослабление посадки. Проблему с выработкой тока обычно обнаруживают по отсутствию подзарядки аккумулятора или нестабильным показаниям системы контроля. До установки новой детали проверьте состояние ремня и шкива, контакты проводки, регулятор напряжения и аккумулятор: неисправность одного из этих компонентов может давать сходные признаки.

Установка и контроль после ремонта

Монтаж выполняют на остановленном и остывшем двигателе с отключенным аккумулятором. Перед разборкой зафиксируйте расположение проводов и последовательность соединений. Посадочные поверхности очищают, корпус устанавливают без перекоса и принудительного стягивания, затем проверяют свободное вращение крыльчатки и отсутствие контакта с кожухом. Крепеж и натяжение привода регулируют по руководству к мотоблоку или мототрактору; точные значения нельзя заменять универсальными.

После сборки провода должны находиться в стороне от лопастей, ремня и нагревающихся деталей. Первый запуск проводят с контролем шума, вибрации и вращения вентилятора, после чего проверяют подзарядку аккумулятора измерительным прибором. Генератор с вентилятором WENTOR выбирают для восстановления штатной сборки двигателя ZS/ZH1100 15 л.с., когда совпадают крепления, привод, крыльчатка и электрическое подключение.
