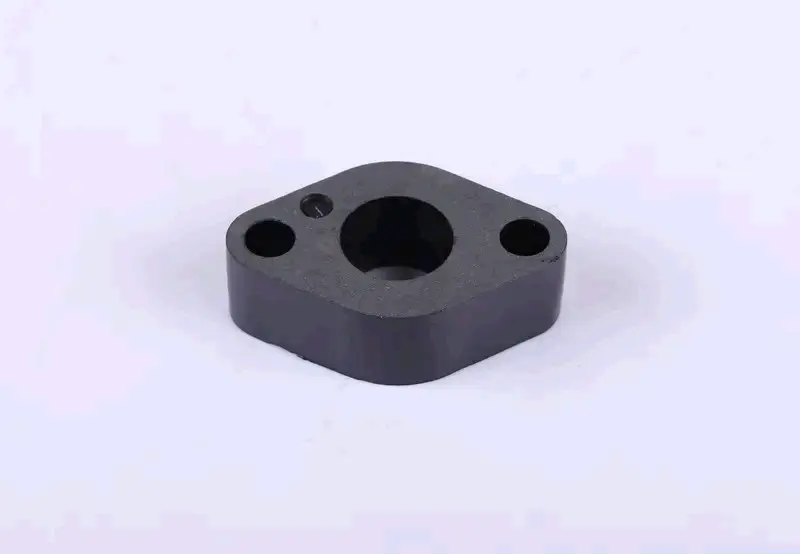

Текстолитовая прокладка карбюратора UG для двигателя 156F

Текстолитовая прокладка карбюратора UG для двигателя 156F

Деталь предназначена для установки в месте крепления карбюратора на бензиновом двигателе 156F, применяемом на мотоблоках и бензогенераторах. Она располагается между карбюратором и головкой цилиндра и образует жесткую проставку во впускном тракте. Текстолитовый корпус выполняет роль теплового барьера, уменьшая передачу нагрева от двигателя к карбюратору. Это именно монтажная деталь карбюратора, а не карбюратор в сборе: в ней нет жиклеров, заслонок или регулировочных механизмов.

Правильная посадка прокладки важна для плотного соединения деталей впуска. Через центральное отверстие проходит топливно-воздушная смесь, поэтому контур канала должен совпадать с сопрягаемыми отверстиями без ступеньки и перекрытия. Два отверстия по краям служат для крепежа, а отдельный малый канал задает ориентацию детали. Трещины, сколы, повреждение плоскостей или неверное положение могут нарушить плотность стыка. Подсос воздуха после карбюратора способен проявляться затрудненным запуском, неустойчивым холостым ходом и провалами при изменении оборотов.

Основные данные

• Назначение: прокладка-проставка в месте установки карбюратора.
• Совместимая серия двигателя: 156F; исполнение относится к бензиновым одноцилиндровым четырехтактным моторам с воздушным охлаждением.
• Материал: текстолит, используемый как жесткая теплоизолирующая прослойка между нагретой частью двигателя и карбюратором.
• Область применения: мотоблоки и бензогенераторы с двигателем соответствующей серии.
• Конфигурация: центральный проход, два крепежных отверстия и дополнительный канал.

Как подобрать прокладку

Главный ориентир при выборе — обозначение двигателя 156F. Название самой техники недостаточно: мотоблоки одной серии могут комплектоваться разными двигателями, а похожие по виду прокладки для 168F, 170F и других моторов не следует считать взаимозаменяемыми. Перед заказом сравните снятую деталь по наружному контуру, толщине, диаметру центрального прохода, расстоянию между центрами крепежных отверстий и положению малого канала. Все точки должны совпасть одновременно.

Не путайте эту жесткую текстолитовую проставку с тонкой плоской прокладкой карбюратора или уплотнением воздушного фильтра. В компоновке впуска могут использоваться несколько близких по назначению деталей, но они устанавливаются в разных местах. Если старая проставка отсутствует или разрушена, ориентируйтесь на схему именно вашего исполнения 156F и конфигурацию сопрягаемых поверхностей. Деталь не должна закрывать впускной проход, выступать внутрь канала или становиться на крепеж с перекосом.

Установка и проверка

Монтаж выполняют на чистые ровные привалочные поверхности. Остатки прежних уплотнений и загрязнения удаляют так, чтобы не повредить плоскости карбюратора и головки цилиндра. Перед затяжкой проверьте направление малого канала, свободное совмещение крепежа и центрального прохода. Крепления затягивают равномерно, без перекоса и чрезмерного усилия: жесткая текстолитовая деталь может получить трещину при неправильной посадке. Дополнительные уплотнения и герметизирующие составы применяют только в соответствии со схемой конкретного двигателя.

После сборки карбюратор должен стоять без люфта, а соединение — не пропускать посторонний воздух. При первом запуске проверьте устойчивость холостого хода и реакцию двигателя на изменение оборотов. Такая прокладка подходит для восстановления штатного крепления карбюратора 156F при разборке впуска, повреждении или замене старой текстолитовой проставки.
