Цилиндро-поршневая группа KZ для бензопилы STIHL MS 250, Ø42,5 мм

ЦПГ KZ для бензопилы STIHL MS 250, Ø42,5 мм

Комплект используют при ремонте цилиндро-поршневой части двухтактного двигателя бензопилы STIHL MS 250. Его основной размер — диаметр цилиндра и поршня 42,5 мм. Детали работают в зоне сгорания топливной смеси: поршень перемещается в цилиндре, а кольца уплотняют зазор и помогают поддерживать компрессию. Исправная ЦПГ необходима для нормального запуска двигателя, устойчивого набора оборотов и передачи усилия на привод пилы.

Состав и назначение деталей

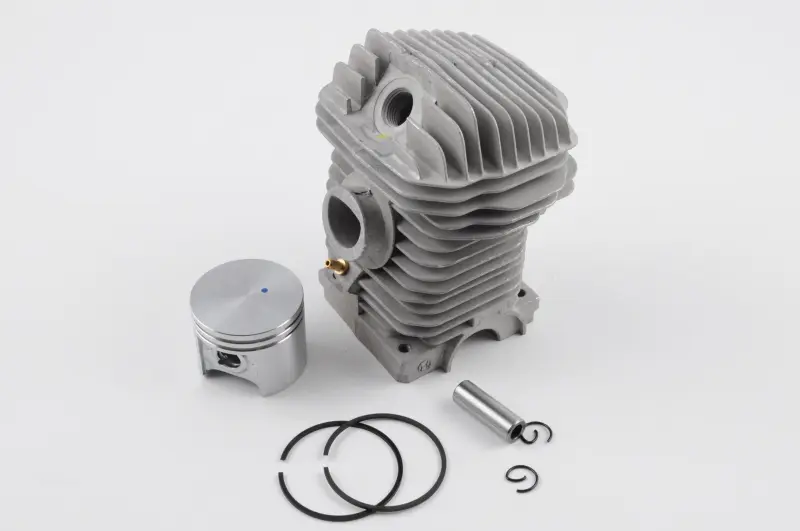

Набор рассчитан на замену основных сопряженных деталей одновременно. Это практично после задиров, повреждения поршня, износа внутренней поверхности цилиндра или канавок под кольца, когда установка только одного нового компонента не устраняет последствия износа пары. В состав входят:

• оребренный цилиндр с посадочным фланцем и технологическими отверстиями;
• поршень диаметром 42,5 мм;
• два поршневых кольца;
• поршневой палец;
• два стопорных кольца пальца.

Поршневые кольца отвечают за уплотнение между поршнем и стенкой цилиндра, палец соединяет поршень с шатуном, а стопорные кольца удерживают палец от осевого смещения. Наружное оребрение увеличивает площадь поверхности цилиндра и является частью его конструкции. Совместная замена перечисленных компонентов позволяет собрать сопряжение из деталей одного комплекта и не оставлять в новой паре явно изношенный поршень либо цилиндр.

Как проверить совместимость

Эта ЦПГ предназначена для бензопилы STIHL MS 250 и имеет диаметр 42,5 мм. Перед выбором нужно проверить полное обозначение модели и модификацию установленного двигателя. Для MS 250 существуют разные исполнения цилиндра, в том числе варианты, связанные с системой запуска, поэтому одного внешнего сходства недостаточно. Снятый цилиндр сравнивают по расположению впускного и выпускного окон, крепежных отверстий, резьбовых посадок и общей конфигурации корпуса.

• Модель: STIHL MS 250.
• Диаметр: 42,5 мм.
• Тип детали: цилиндро-поршневая группа в сборе.
• Обязательная сверка: исполнение цилиндра, точки крепления и расположение каналов.

Если прежний цилиндр уже заменяли, ориентироваться только на название бензопилы нельзя: установленная ранее деталь могла отличаться от заводского исполнения конкретной модификации. Надежнее сопоставить размеры и геометрию демонтированной ЦПГ с новой, а также проверить соответствие поршневого пальца и сопряженных деталей двигателя.

Когда менять ЦПГ

Замена требуется не по одному симптому, а по результатам разборки и дефектовки. Основанием могут быть глубокие задиры на цилиндре или поршне, прогар либо скол поршня, поврежденные канавки, залегшие кольца и подтвержденное снижение компрессии из-за износа этой пары. Затрудненный запуск или потеря мощности сами по себе не доказывают неисправность ЦПГ: перед ремонтом проверяют также подачу топлива, зажигание, герметичность двигателя и состояние воздушного тракта.

Установка и первый запуск

Монтаж выполняют на чистых посадочных поверхностях после проверки шатуна, подшипника пальца, уплотнений и картера. Кольца устанавливают без перекоса, совмещая их положение с фиксаторами в канавках поршня; поршень ориентируют по схеме двигателя MS 250. Стопорные кольца должны полностью войти в свои канавки. До запуска коленчатый вал проворачивают вручную, чтобы убедиться в свободном ходе и отсутствии заедания. Причину прежнего повреждения — перегрев, подсос воздуха, недостаток смазки в топливной смеси или попадание загрязнений — устраняют до ввода бензопилы в работу, иначе новая цилиндро-поршневая пара может снова получить повреждения.

ЦПГ KZ Ø42,5 мм подходит для капитального ремонта верхней части двигателя MS 250, когда подтвержден износ цилиндра и поршня и требуется заменить их вместе с кольцами, пальцем и фиксаторами. Точная сверка модификации и профессиональная сборка особенно важны для сохранения компрессии и правильной работы двигателя после ремонта.
