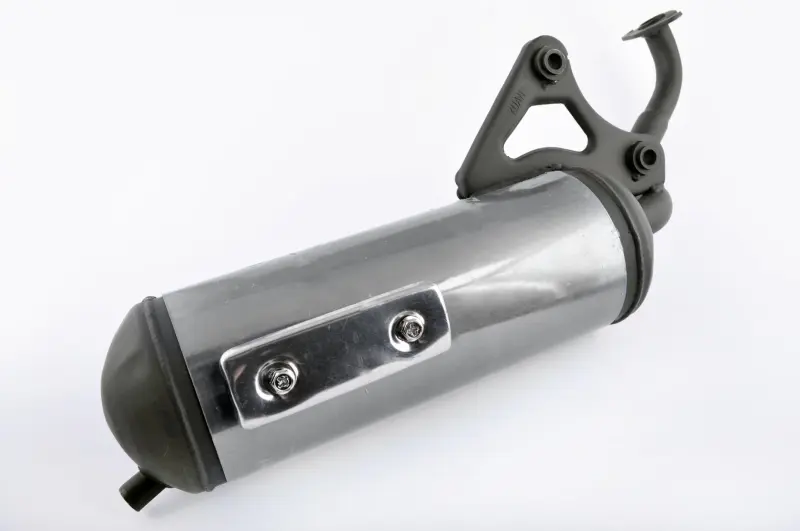

Глушитель для Honda DIO AF34/AF35 с хромированной накладкой

Глушитель для Honda DIO AF34/AF35 с хромированной накладкой

Глушитель предназначен для восстановления выпускной системы скутеров Honda DIO с обозначениями AF34 и AF35. Он принимает отработавшие газы через изогнутую приемную трубу, направляет их через корпус и снижает громкость выхлопа. Деталь подходит для ремонта скутера, у которого штатный глушитель прогорел, получил механическое повреждение, начал пропускать газы либо стал заметно громче.

Назначение и особенности конструкции

Модель рассчитана на 50-кубовые двухтактные Honda DIO AF34/AF35. Внешнее исполнение включает объемный корпус, изогнутую приемную трубу с фланцем, опорный кронштейн и выходной патрубок. Кронштейн объединен с корпусом и имеет точки крепления к скутеру, поэтому глушитель фиксируется не только возле цилиндра, но и на силовой части конструкции. Такое расположение креплений удерживает выпускную систему в штатном положении и уменьшает нагрузку на соединение приемной трубы.

На боковой части корпуса установлена хромированная накладка, закрепленная двумя винтами. Она формирует аккуратный внешний вид детали и отличает это исполнение от полностью окрашенных вариантов. Основной корпус, торцевая часть и кронштейн выполнены в темном цвете, а контрастная накладка закрывает центральную наружную зону. Глушитель поставляется как единая собранная деталь с приемной трубой, корпусом и монтажным кронштейном; наличие прокладки и отдельного крепежа перед заказом следует уточнять отдельно.

Как проверить совместимость

Обозначения AF34 и AF35 относятся к семейству Honda Live DIO, в которое входят разные версии и годы выпуска. Товарные карточки аналогичного глушителя указывают применение для Live DIO, DIO SR, DIO ZX, DIO Cesta и DIO ST, однако перед установкой необходимо учитывать конкретную модификацию скутера и исполнение ранее установленного выпуска. Совпадение только названия DIO недостаточно: глушители для AF18, AF27, AF28, AF62, AF68 и других рам не следует считать взаимозаменяемыми без отдельного подтверждения.

• Код рамы: проверьте обозначение AF34 или AF35 в документах либо на раме скутера.
• Тип двигателя: эта позиция предназначена для 50-кубового двухтактного исполнения Honda DIO.
• Приемная часть: сопоставьте форму изгиба трубы, положение фланца и направление подхода к цилиндру со старой деталью.
• Крепление корпуса: сравните расположение отверстий кронштейна, расстояние между точками фиксации и положение глушителя относительно колеса и пластика.
• Внешнее исполнение: выберите эту версию, если требуется корпус с отдельной хромированной боковой накладкой.

Когда требуется замена

Основанием для замены служат прогар корпуса или трубы, трещины возле сварных соединений, деформация кронштейна, повреждение фланца и выраженное увеличение шума. На негерметичность также могут указывать следы выхлопа возле соединения с цилиндром или поврежденного участка. Если причина шума находится только в месте стыка, одновременно проверяют состояние уплотнения и равномерность затяжки крепления: установка нового корпуса без устранения негерметичного соединения не решит проблему полностью.

Перед монтажом посадочные поверхности очищают от остатков старого уплотнения и загрязнений. Сначала глушитель совмещают с выпускным окном и точками крепления, не затягивая соединения окончательно. После свободного попадания крепежа во все отверстия деталь выравнивают без натяга, контролируют зазоры до колеса, пластика и соседних частей, а затем равномерно фиксируют. Перекос приемной трубы или принудительное совмещение отверстий создает лишнее напряжение в кронштейне и соединениях.

После установки двигатель запускают и проверяют стык возле цилиндра, места соединений и характер звука. Отсутствие прорыва газов и постороннего дребезга означает, что корпус установлен ровно и не касается соседних деталей. Такой порядок подбора и монтажа помогает заменить поврежденный выпуск на Honda DIO AF34/AF35 без ошибочного выбора детали для другой серии скутера.
