ЦПГ для мотокосы 1E40F-5 Ø40 мм с поршнем TEFLON AKME

Цилиндро-поршневая группа 1E40F-5 Ø40 мм для мотокосы

Комплект AKME предназначен для ремонта двухтактного двигателя мотокосы с обозначением 1E40F-5. Основные параметры для подбора — диаметр цилиндра и поршня 40 мм, поршневой палец диаметром 10 мм и поршень с покрытием TEFLON. ЦПГ устанавливают вместо изношенных деталей, когда после диагностики обнаружены задиры, повреждение поршня, износ колец или поверхности цилиндра. Исправная пара цилиндра и поршня вместе с кольцами обеспечивает герметичность камеры сгорания, необходимую компрессию и передачу усилия на кривошипно-шатунный механизм.

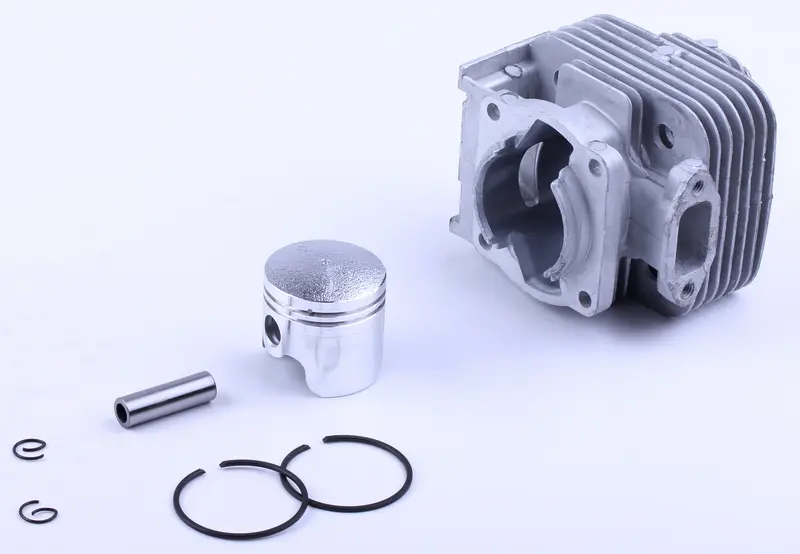

Набор включает цилиндр с наружными ребрами воздушного охлаждения, поршень, два компрессионных кольца, поршневой палец и два стопорных кольца. Комплектная замена этих деталей позволяет собрать согласованную поршневую пару без отдельного поиска колец и креплений пальца. Покрытие TEFLON является отличительным признаком исполнения поршня. Впускное и выпускное окна выполнены непосредственно в цилиндре, поэтому при подборе важны не только диаметр, но и геометрия детали относительно картера, карбюратора и глушителя.

Что проверить перед выбором

Обозначение 1E40F-5 необходимо сверять полностью: внешне похожие двигатели семейства 1E40F могут отличаться цилиндром и сопрягаемыми деталями. Надежнее всего сравнить новую ЦПГ с демонтированным комплектом и одновременно проверить двигатель измерительным инструментом.

• Диаметр цилиндра и поршня: требуемое значение для этой модификации — 40 мм.
• Поршневой палец: диаметр должен соответствовать размеру 10 мм и посадке в верхней головке шатуна.
• Крепление цилиндра: сравните расположение отверстий, форму основания и посадку на картер.
• Расположение окон: впускной и выпускной каналы должны совпадать с компоновкой двигателя и навесных деталей.
• Исполнение поршня: сопоставьте форму юбки, положение канавок и ориентацию стопоров колец со старым поршнем.

Установка и первичная проверка

Перед сборкой очищают картер и сопрягаемые поверхности, проверяют шатун, подшипник поршневого пальца, коленчатый вал, уплотнения и состояние крепежа. Остатки разрушенного кольца, абразивная пыль или люфт в шатунном механизме способны быстро повредить новый комплект. Цилиндр, поршень и кольца при монтаже смазывают маслом, рекомендованным для двухтактного двигателя.

• Кольца устанавливают с учетом фиксирующих штифтов в поршневых канавках, не допуская перекоса и чрезмерного усилия.
• Поршень ориентируют относительно впуска и выпуска по конструкции снятой детали и руководству конкретного двигателя.
• Стопорные кольца пальца полностью заводят в канавки и проверяют надежность их посадки.
• Крепеж цилиндра затягивают равномерно с моментом, указанным изготовителем техники.
• До первого запуска коленчатый вал проворачивают вручную, контролируя свободный ход поршня без заеданий.

Когда требуется замена ЦПГ

Поводом для разборки двигателя могут быть затрудненный запуск, снижение тяги, нестабильная работа, посторонний механический шум или низкая компрессия. Решение о замене принимают после осмотра: глубокие задиры на цилиндре, поврежденные канавки, трещины, прогар поршня и утратившие подвижность кольца требуют устранения причины неисправности, а не только установки новых деталей. Одновременно проверяют подачу топливной смеси, герметичность впуска и картера, чистоту ребер охлаждения и состояние глушителя. После сборки двигатель эксплуатируют и регулируют по инструкции к мотокосе, используя установленную изготовителем пропорцию топлива и масла.
